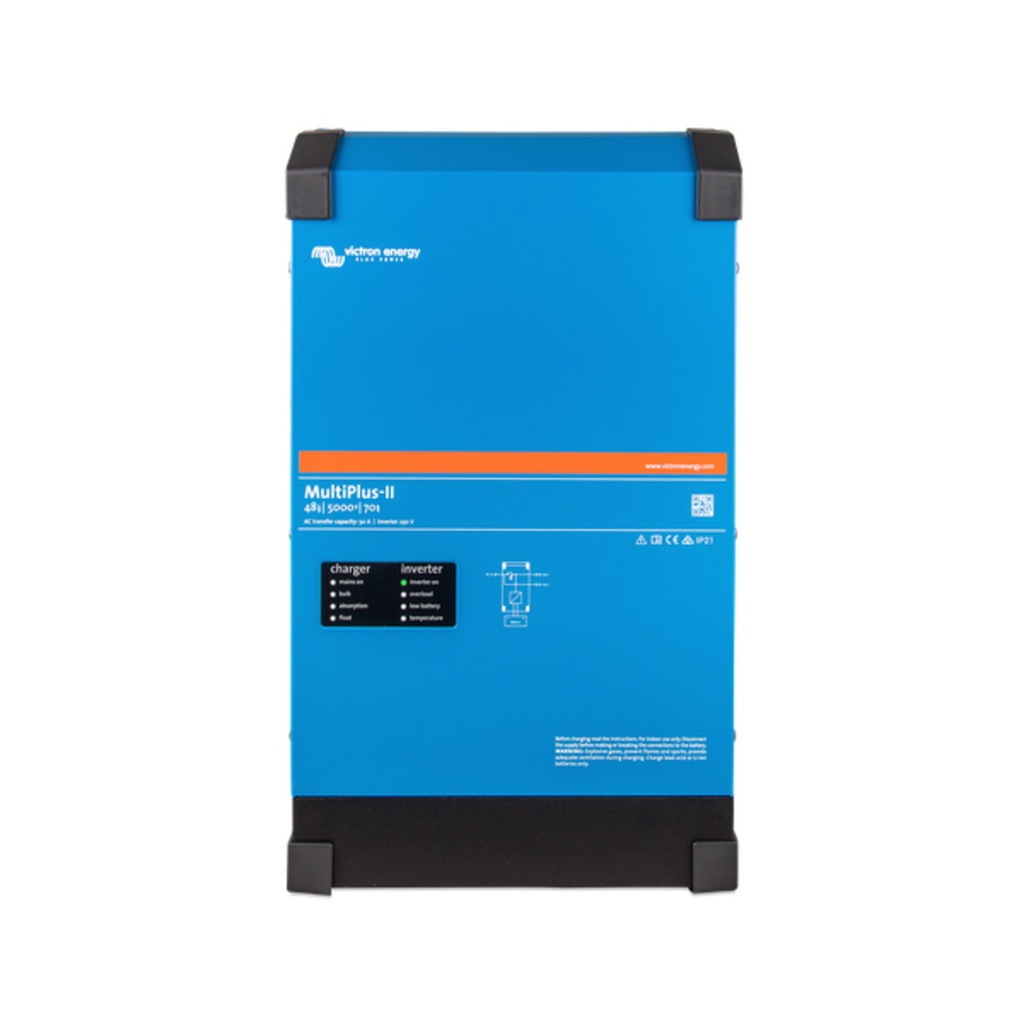

Інвертор гібридний Victron Energy MultiPlus-II 48/5000/70-50 (5 кВА/4 кВт, 1 фаза, без MPPT)

Victron MultiPlus - це багатофункціональні пристрої, що поєднують інвертор, зарядний пристрій і автоматичний перемикач живлення.

Випускаються моделі потужністю від 800 ВА до 5000 ВА, які можна комбінувати: до 6 пристроїв може бути підключено паралельно, можливе з'єднання трьох пристроїв для роботи в трифазному режимі.

Переваги інверторів напруги MULTI PLUS

    Форма вихідної напруги – чиста синусоїда;

    Функція Power Control дозволяє обмежити споживану потужність;

    Функція Power Assist дозволяє збільшити потужність за рахунок підключення АКБ;

    Функція "Frequency shift" - частотний зсув для використання надлишку електроенергії;

    Паралельна конфігурація до 6 пристроїв для збільшення потужності;

    Трифазна конфігурація для трифазних мереж 380/400/415 Вольт;

    Час перемикання між мережею та батареєю не більше 20 мс;

    Режим UPS дозволяє знизити час перемикання до 4-6 мс;

    Функція енергозбереження реалізована у двох режими роботи;

    Реле із програматором можна налаштувати для автоматичного запуску генератора;

    Синхронізація інвертора доступна для керування та налаштування складних схем роботи;

    Вбудований зарядний пристрій має чотири режими заряду, сенсорний вхід та датчик температури підбере оптимальний режим для підключених акумуляторних батарей.

Характеристики інвертора Victron MultiPlus 48/5000:

Паралельна та 3-фази конфігурація - Так

PowerControl / PowerAssist - Так

Вхідна напруга АС – 187-265 В AC, 45 – 65 Гц

Мінімальне значення змінного струму для PowerAssist - 6.3

Реле передачі, А - 50

Характеристики інвертора:

Діапазон напруги DC ( 24 ), 19 - 33

Вихід АС-230 В AC ± 2% 50Гц ± 0,1%

Потужність АС при 25°C (ВА) – (1) - 5000

Потужність АС при 25/40°C (Вт) - 4500/4000

Пікова потужність (Вт) – 10000

Макс. Ефективність (%) - 95

Потужність ХХ (Вт) - 25

Потужність ХХ - режим пошуку навантаження (Вт) - 6

Потужність ХХ - режим "AES" навантаження Вт) - 20

Характеристики зарядного пристрої:

Вхідна напруга АС - 187-265 В AC, 45 - 65 Гц, Коефіцієнт потужності: 1

Фаза “absorption”, DC - 57,6

Фаза "float" - 55,2

Фаза підтримки - 52,8

Максимальний струм заряду, А - 70

Струм заряду для стартерної батареї, А - 4, тільки для 12 і 24В моделей

Температурний датчик - у стандартній комплектації

Основні характеристики:

Програмоване реле (2) Так

Не резервований вихід 1x25A

Захист (3) A - G

VE.Bus комунікаційний порт - Для паралельних та трифазних конфігурацій, віддалений моніторинг, інтеграція системи

Порт для Lithium Ion (BMS) - Ні

Дистанційне керування On / Off - Так

Загальні характеристики - Діапазон робочих температур: від -40 до +50 oС (вентилятор охолодження) Вологість (без конденсації): не більше 95%

Корпус:

Загальні характеристики - Алюміній (синій Ral 5012) IP21

Підключення батарей – 2+2 болт М8

230VAC з'єднання - Гвинтові клеми 13 мм2

Вага, кг – 30

Розміри (ВхШхД), мм - 444x328x240

Стандарти:

Відповідність - EN60335-1, EN60335-2-29, EN55014-1/EN 55014-2, EN63000-3-3

Обмежувач споживаної потужності - PowerControl

Обмежувач діє при підключенні до джерела змінного струму (AC), контролює зарядний струм акумуляторних батарей. Потужний зарядний пристрій, що входить до складу інвертора MultiPlus, передбачає підвищене навантаження в електричній мережі, в якій працює перетворювач, але завдяки функції PowerControl відбувається зниження навантаження шляхом лімітування зарядного струму, що може бути актуальним при роботі від генератора, портової берегової мережі і т.д. Інтелектуальне управління дозволяє врахувати споживачів і використовувати «надлишковий» струм з метою заряду акумуляторних батарей.

Підвищення потужності – функція PowerAssist

Якщо потужності змінного джерела живлення недостатньо для роботи певного споживача або групи споживачів у момент пікових навантажень, інвертор MultiPlus автоматично підключає батарейний блок веде до нарощування потужності та безперебійної роботи. Така можливість часто виникає під час пікових навантажень на старті роботи «важких» споживачів. Функція PowerAssist доступна у всіх моделях інверторів, але потребує певних налаштувань.

У момент зниження навантаження, надлишковий струм від змінного джерела живлення надходить на зарядний пристрій, який заряджає акумулятори.

Зарядний пристрій

Інвертор MultiPlus містить потужний пристрій заряду акумуляторних батарей, який працює в 4-х режимах. Це дозволяє максимально раціонально використовувати батареї, що значно продовжує термін служби. Також на борту MultiPlus присутній виділений сенсорний вхід для вимірювання напруги на клемах батарей (тільки для пристроїв потужністю від 3000 до 5000 ВА) і вхід для датчика температури, що поставляється в комплекті.
