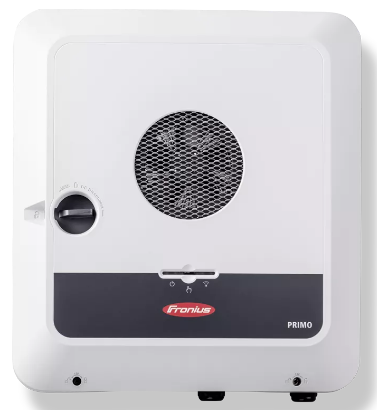

Hybrid-Wechselrichter Fronius Primo GEN24 4.6 Plus

TECHNISCHE DATEN

EINGABEDATEN
Anzahl MPP-Tracker: 2
Max. PV-Eingangsleistung: 4750 W
Max. Eingangsstrom (IDC max): 22/12 A
Max. Kurzschlussstrom Modulfeld*: 36/19 A
DC-Eingangsspannungsbereich (Udc min – Udc max): 65–600 V
Startversorgungsspannung (Udc-Start): 80 V
Nenneingangsspannung (Udc,r): 400 V
MPP-Spannungsbereich (Umpp min - Umpp max): 230 - 530 V
Nützlicher MPP-Spannungsbereich: 65–530 V.
Anzahl der DC-Anschlüsse: 2+2
Max. Photovoltaik-Generatorleistung (Pdc max): 6,9 kWp.

AUSGABE
Nenn-Wechselstromleistung (Pac,r): 4600 W
Max. Ausgangsleistung (Pac max): 4600 VA
Max. Netzwerkstromverbrauch: 4600 VA
Max. AC-Ausgangsstrom: 27,5 A
Netzanschluss (Uac,r): 1~ NPE 220/230 V
Wechselspannungsbereich (Umin – Umax): 155–270 V
Frequenz (fr): 50/60 Hz
Frequenzbereich (fmin – fmax): 45–65 Hz
Allgemeine Harmonische Verzerrung: <3 % @Pnom (230/400 VAC, 50 Hz)
Leistungsfaktor (cos φac,r): 0,8 - 1 ind./camp,
Notstrom: 1~NPE 220V/230V
Nom. AC-Ausgangsstrom (220 VAC): 20,9 A
Nom. AC-Ausgangsstrom (230 VAC): 20 A

ALLGEMEINE DATEN
Breite: 474 mm
Höhe: 530 mm
Tiefe: 165 mm
Gewicht: 15,38 kg
Gewicht inkl. Verpackung: 19 kg
Schutzart: IP66.
Schutzklasse: 1
Überspannungskategorie (DC/AC): 2/3
Nachtverbrauch: < 10 W
Wechselrichterdesign: Transformatorlos
Kühlung: Einstellbare Luftkühlung.
Installation: Innen- und Außeninstallation.
Umgebungstemperaturbereich: -40°C - +60°C
Zulässige Luftfeuchtigkeit: 0–100 %
Max. Höhe: 4000m
DC-PV-Anschlusstechnik: 4x DC+ und 4x DC- steckbare Federklemmen 2,5–10 mm²
Anschlusstechnik DC-Batterie: 1x BATT+ und 1x BATT- Steckfederklemmen 2,5–10 mm²
AC-Anschlusstechnik: 3-polige AC-Federklemmen 2,5–10 mm² 3-polige Federklemmen für Notstromversorgung 1,5–10 mm² 2 x PE-Schraubklemmen 2,5–16 mm² und 3 x 2,5–10 mm²
Zertifizierungen und Standards: IEC 62109, IEC 62909, AS/NZS 4777.2, CEI 0-21, ABNT BNR 16149 und 16150, IEC 62116, IEC 61727.
Notstromfunktionen PV-Punkt, Voll-Backup
Kompatible Akkus: BYD Battery-Box Premium HVS/HVM und LG RESU FLEX.
Geräuschpegel: 42 dB(A)
Störungsklasse: B

EFFIZIENZ
Max. Wirkungsgrad (PV - Netzwerk): 97,60 %
Europäischer Wirkungsgrad (ηEU): 96,2 / 97,2 / 96,6 (230 VDC / 400 VDC / 530 VDC)
MPP-Anpassungseffizienz: 99,9 %

SCHUTZVORRICHTUNGEN
DC-Isolationsmessung: Ja
Überlastverhalten: Arbeitspunktverschiebung. Leistungsbegrenzung
DC-Trennung: Ja
DC-Verpolungsschutz: Ja

SCHNITTSTELLEN
WLAN/2x Ethernet LAN: Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 digitale Ein-/Ausgänge + 6 digitale Eingänge: Schnittstelle für Rundsteuerempfänger, Energiemanagement
Not-Aus (WSD): Ja
Datenlogger und Webserver: inklusive.
2x RS485: Modbus RTU SunSpec (Drittanbieter)/Fronius Smart Meter, Batterie, Fronius Ohmpilot

AUSGANG PV-PUNKT
Maximale Dauerausgangsleistung: 3000 VA
Nom. Ausgangsstrom (Iac max): 13 A
Netzanschluss: 1 ~ NPE 220V/230V
Frequenz: 50 Hz/60 Hz
Max. PV-Punkt-Schaltzeit: 23 s
Max. Schaltzeit Vollsicherung: 35 s
Frequenz im Backup-Modus: 53 Hz

BATTERIEANSCHLUSS
Anzahl DC-Anschlüsse: 1
Max. Eingangsstrom (IDC max): 22 A
DC-Eingangsspannungsbereich (Udc min – Udc max): 150 V – 455 V 7)
Max. Eingangs-/Ausgangsleistung (abhängig vom angeschlossenen Akku): 4750 W
Max. AC-Ladeleistung (abhängig vom angeschlossenen Akku): 4600 W
Mindest. DC-Eingangsspannung: 150 IN
Max. DC-Eingangsspannung: 455 V
