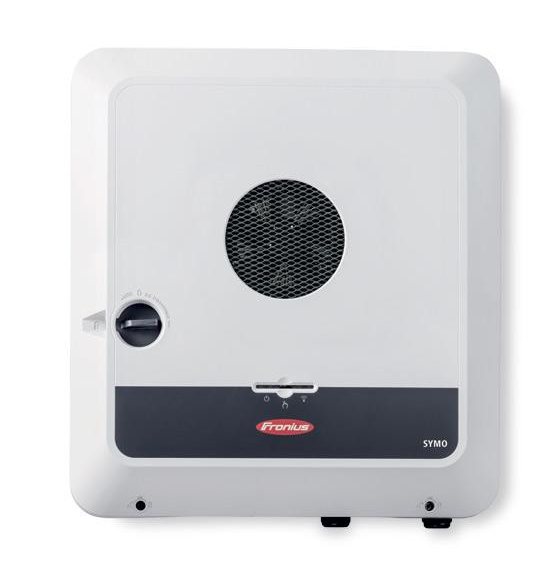

Hybrid-Wechselrichter Fronius Symo GEN24 10.0 Plus

FRONIUS SYMO GEN24 PLUS Wechselrichter für private PV-Anlagen mit PV-Punkt- oder Vollreduktion
Unser dreiphasiger Hybrid-Wechselrichter Fronius GEN24 Plus ist das ideale Herzstück für private Photovoltaikanlagen. Der Fronius GEN24 Plus mit Photovoltaik-Punkt bietet eine integrierte Basis-Notstromversorgung oder sogar eine komplette Notstromlösung mit der Möglichkeit zum Anschluss eines Batteriesystems.

Der Hybrid-Wechselrichter Fronius GEN24 Plus ermöglicht die Energieautarkie für Strom, Heizung, Kühlung und Elektrofahrzeuge mittels Batteriesystem. Damit verfügt der Fronius GEN24 Plus mit Voll-Backup über eine Notstromlösung, die auch dreiphasige Verbraucher wie Wärmepumpen versorgen kann. Darüber hinaus ermöglicht die Multi Flow-Technologie dem Hybrid-Wechselrichter, das System auch im Standby-Modus mit parallelen Energieflüssen zu versorgen.

Fronius Symo GEN24 Plus ist ein weiterentwickeltes Hybridmodell Wechselrichter, der gegenüber dem Fronius Symo GEN24 einige Vorteile bietet. Der Hauptunterschied zwischen diesen beiden Modellen besteht darin, dass der Fronius Symo GEN24 Plus die Fronius Smart Grid Ready-Technologie unterstützt, die es dem Wechselrichter ermöglicht, in Echtzeit mit dem Stromnetz zu interagieren. Damit lässt sich mit dem Fronius Symo GEN24 Plus der Betrieb des Stromnetzes optimieren, beispielsweise um die Belastung des Netzes in Spitzenverbrauchszeiten zu reduzieren.

TECHNISCHE DATEN

EINGABEDATEN
Anzahl MPP-Tracker: 2
Max. PV-Eingangsleistung: 10300 W
Max. Eingangsstrom (IDC max): 25 A / 12,5 A
Max. Kurzschlussstrom Modulfeld*: 40,0 A / 20,0 A
DC-Eingangsspannungsbereich (Udc min – Udc max): 80–1000 V
Startversorgungsspannung (Udc-Start): 80 V
Nenneingangsspannung (Udc,r): 610 V
MPP-Spannungsbereich (Umpp min – Umpp max): 278–800 V
Nutzbarer MPP-Spannungsbereich: 80–800 V.
Menge DC-Anschlüsse: 2/1
Max. Photovoltaik-Generatorleistung (Pdc max): 15 kWp.

AUSGABE
Nenn-Wechselstromleistung (Pac,r): 10.000 W
Max. Ausgangsleistung (Pac max): 10.000 VA
Max. Netzwerkstromverbrauch 10.000 VA
Max. AC-Ausgangsstrom: 16,4 A
Netzanschluss (Uac,r): 3~NPE 400/230, 3~NPE 380/220 V
Wechselspannungsbereich (Umin – Umax): 154–280 V
Frequenz (fr): 50/60 Hz
Frequenzbereich (fmin - fmax): 45-66 Hz
Gesamte harmonische Verzerrung: <3 % bei Pnom (230/400 VAC, 50 Hz)
Leistungsfaktor (cos φac,r): 0,7-1 ind./camp,
Notstrom: 1~NPE 220V/230V
Nom. AC-Ausgangsstrom (380 VAC): 15,2 A
Nom. AC-Ausgangsstrom (400 VAC): 14,5 A

ALLGEMEINE DATEN
Länge: 595 mm
Breite: 529 mm
Höhe: 595 mm
Tiefe: 180 mm
Gewicht: 23,38 kg
Gewicht inkl. Verpackung: 28,5 kg
Schutzart: IP66.
Schutzklasse: 1
Überspannungskategorie (DC/AC): 2/3
Verbrauch nachts Zeit: <10W
Wechselrichterdesign: Transformatorlos
Kühlung: Einstellbare Luftkühlung.
Installation: Innen- und Außeninstallation.
Umgebungstemperaturbereich: -25 - +60°C.
Zulässige Luftfeuchtigkeit: 0–100 %
Max. Höhe: 3000m/4000m
DC-PV-Anschlusstechnik: 3x DC+ und 3x DC- steckbare Federklemmen 2,5–10 mm²
Anschlusstechnik DC-Batterie: 1x BATT+ und 1x BATT- Steckfederklemmen 2,5–10 mm²
AC-Anschlusstechnik: 5-polige AC-Federklemmen, 1,5-10 mm².
3-polige Federklemmen für Notstromversorgung 1,5–10 mm²
5 PE-Schraubklemmen 2,5–16 mm²
Zertifizierungen und Einhaltung von Normen: IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21, G 98, R25.
Notstromfunktionen: PV-Punkt, Voll-Backup
Kompatible Akkus: BYD Battery-Box Premium HVS/HVM 5) und LG RESU FLEX.
Geräuschpegel: 47 dB(A)
Störungsklasse: B

EFFIZIENZ
Max. Wirkungsgrad (PV – Netzwerk): 98,2 %
Europäischer Wirkungsgrad (ηEU): 97,9 %
MPP-Anpassungseffizienz: 99,9 %

SCHUTZVORRICHTUNGEN
DC-Isolationsmessung: Ja
Überlastverhalten: Arbeitspunktverschiebung. Leistungsbegrenzung
DC-Trennung: Ja
DC-Verpolungsschutz: Ja

SCHNITTSTELLEN
WLAN/2x Ethernet LAN: Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 digitale Ein-/Ausgänge + 6 digitale Eingänge: Schnittstelle für Rundsteuerempfänger, Energiemanagement
Not-Aus (WSD): Ja
Datenlogger und Webserver: inklusive.
2x RS485: Modbus RTU SunSpec (Drittanbieter)/Fronius Smart Meter, Batterie, Fronius Ohmpilot

AUSGANG PV-PUNKT
Maximale Dauerausgangsleistung: 3000 VA
Nom. Ausgangsstrom (Iac max): 13 A
Netzanschluss: 1 ~ NPE 220V/230V
Frequenz: 50 Hz/60 Hz
Max. PV-Punkt-Schaltzeit: 20 s
Frequenz im Backup-Modus: 53 Hz

VERBINDUNG BATTERIE
Anzahl DC-Anschlüsse: 1
Max. Eingangsstrom (IDC max): 22 A
Max. Eingangs-/Ausgangsleistung (abhängig vom angeschlossenen Akku): 10.300 W
Max. AC-Ladeleistung (abhängig vom angeschlossenen Akku): 10.000 W
Mindest. DC-Eingangsspannung: 160 V
Max. DC-Eingangsspannung: 531 V

TECHNOLOGIEN

INTEGRIERTE DATENKOMMUNIKATION
Als erster Wechselrichterhersteller bieten wir ein Datenkommunikationspaket mit vollständig integriertem Datenlogging, WLAN, Ethernet, Energiemanagement, Webserver und verschiedenen Schnittstellen an. Der Wechselrichter verbindet sich über ein Netzwerkkabel oder WLAN – ohne zusätzliche Kabel – mit dem Internet und verschafft Ihnen einen perfekten Überblick über den Betrieb der Photovoltaikanlage. Die Anbindung an Drittkomponenten erfolgt über Schnittstellen wie Modbus TCP SunSpec, Modbus RTU SunSpec oder Fronius Solar API (JSON). Offene Schnittstellen können auch sein Verwendung parallel zu Fronius Solar.web.

DYNAMISCHER PEAK-MANAGER
Dynamic Peak Manager ist ein neuer MPP-Tracking-Algorithmus, der sein Verhalten dynamisch anpasst, um den optimalen Betriebspunkt zu finden. Die Besonderheit besteht darin, dass der Dynamic Peak Manager regelmäßig automatisch die gesamte Kennlinie überprüft und den globalen Maximum Power Point (GMPP) bereits im Halbschatten findet.

MULTI-THREADING-TECHNOLOGIE
Mithilfe der Multi Flow-Technologie sind parallele Ströme von Gleich- und Wechselstromenergie möglich. Dies ermöglicht einerseits die gleichzeitige Nutzung der Energie der Module und Batterien für den Hausgebrauch. Es besteht jedoch auch die Möglichkeit, die Batterie und das Hausnetz gleichzeitig mit Energie aus den Modulen zu versorgen. Darüber hinaus kann die Batterie nicht nur von der Gleichstromseite, sondern auch von der Wechselstromseite (z. B. aus vorhandenen Photovoltaikanlagen oder anderen Energiequellen wie einer Windkraftanlage) geladen werden. Das bedeutet es Der Wechselrichter ist auch zur Nachrüstung mit AC-Anschluss geeignet. Der Wechselrichter steuert diese Energieströme so, dass ein größtmöglicher Autarkiegrad erreicht wird.

SUPERFLEX-DESIGN
Fronius SuperFlex Design ist eine geniale Kombination technischer Features, die die Gestaltung Ihrer Photovoltaikanlage nicht nur denkbar einfach, sondern auch unglaublich flexibel macht. Der Schlüssel zur Leistung des SuperFlex-Designs sind die beiden MPP-Tracker sowie die hohe Systemspannung und der große DC-Eingangsspannungsbereich. Jeder DC-Eingang und damit jeder MPP-Tracker ist in der Lage, die volle Nennausgangsleistung des Wechselrichters zu liefern. Ob der Wechselrichter unterschiedliche Dachausrichtungen, die Verschattung von einem oder zwei Strings oder den Einsatz von Restmodulen bewältigen muss: Der Fronius Wechselrichter mit integriertem SuperFlex-Design wird jedem erdenklichen Szenario gerecht Planung einer betriebsbereiten PV-Anlage mit nur einem Wechselrichtermodell.

VOLLSTÄNDIGE BACKUP
Dank der Voll-Backup-Option kann bei einem Stromausfall das gesamte Haus, also sowohl einphasige als auch dreiphasige Geräte, mit Strom versorgt werden.

PV-PUNKT
Das integrierte Core-Backup – die Steckdose, die bei einem Stromausfall mit Strom versorgt wird – stellt sicher, dass kritische Lasten im Falle eines Stromausfalls weiter betrieben werden können.

AKTIVE KÜHLUNG
Die aktive Kühltechnologie basiert auf dem Einsatz eines oder mehrerer Lüfter, die nicht nur eine Überhitzung verhindern, sondern auch die Luftzirkulation im Inneren des Wechselrichters regulieren und so eine niedrige Temperatur der Leistungselektronik aufrechterhalten. Dies wirkt sich positiv auf die Lebensdauer der Geräte aus, optimiert die Produktausbeute und senkt die Kosten. Bei Fronius ist die aktive Kühlung bei allen Geräten Standard.
