Hybrid-Wechselrichter SMA Sunny Boy Smart Energy 5.0

Der einphasige Hybrid-Wechselrichter SMA Sunny Boy Smart Energy ist eine Zwei-in-Eins-Lösung für die Erzeugung und flexible Nutzung von Solarenergie zu Hause.

Sunny Boy Smart Energy ist der ideale Weg zur umfassenden Energiewende im Haus. Da er sowohl ein Photovoltaik- als auch ein batteriebetriebener Wechselrichter ist, sorgt er für eine zuverlässige und stabile Stromversorgung. Mit integrierter ausfallsicherer Stromversorgung und optionaler Batterie-Backup-Funktion 1) bleibt der Betrieb auch bei einem Stromausfall bestehen.

Drei MPP-Tracker ermöglichen die Berücksichtigung unterschiedlicher Dachausrichtungen in der Solarstromplanung. Der Hybrid-Wechselrichter sorgt für ein sehr schnelles Laden der angeschlossenen Batterien und ermöglicht es Ihnen, Tage mit nur wenigen Sonnenstunden optimal zu nutzen.

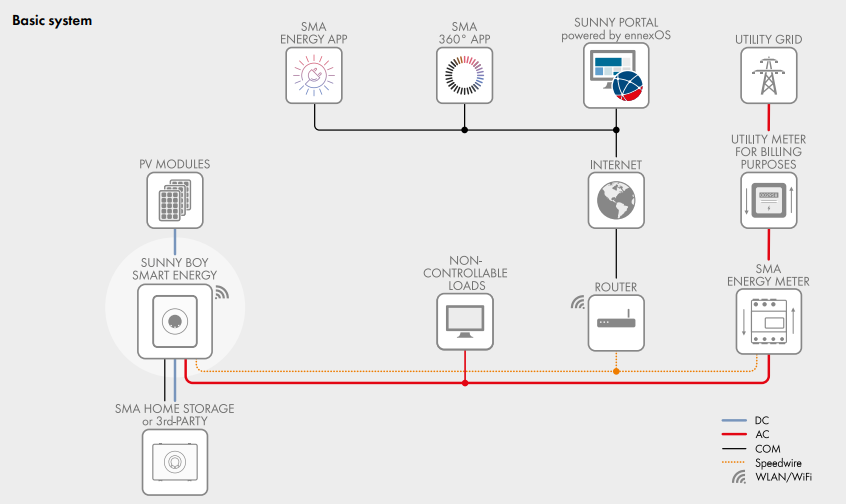

Wärmepumpen, Ladelösungen für Elektrofahrzeuge und intelligentes Energiemanagement können jederzeit flexibel in das Energiesystem integriert werden. Das bedeutet eine größere Unabhängigkeit von steigenden Strompreisen und traditionellen Energiequellen. Mit Sunny Boy Smart Energy können sich Anwender auf die hohen Qualitätsstandards eines in Deutschland hergestellten Produkts verlassen.

Maximale Energieausbeute
• Schnelles Laden und Entladen angeschlossener Akkus.
• Größere PV-Anlage für höhere Energieausbeute
• Integrierte Ertragsoptimierung mit SMA ShadeFix.

Einfache Installation, schnelle Inbetriebnahme
• Anschluss über Standardkabel
• SMA Easy Lock für einfaches Öffnen und Schließen des Deckels.
• Schrittweise Inbetriebnahme über die SMA 360° App (je nach Softwareversion).

Unübertroffene Flexibilität
• Drei MPP-Tracker für flexible Dachgestaltung.
• Niedrige Startspannung
• Eingebaute sichere Stromversorgung.
• Zusätzliche Backup-Funktion 1)

Verbesserte Speichermöglichkeiten
• Kompatibel mit SMA-Heimbatterien.
• Kompatibel mit Hochvoltbatterien namhafter Hersteller (je nach Softwareversion).

1) Verfügbar in späterer Hardwareversion.

Technische Daten Sunny Boy Smart Energy 5.0

Photovoltaik-Gleichstrom
Max. Photovoltaik-Batterieleistung: 10000 W.
Max. Eingangsspannung: 600 V
Mindest. Eingangsspannung: 60V
MPP-Spannungsbereich: 60V bis 480V.
Trigger-Eingangsspannung: 66 V
Max. Nutzeingangsstrom A/B/C: 15 A
Max. Kurzschluss DC-Eingang A/B/C: bis zu 30A 6)
Anzahl unabhängiger MPP-Eingänge/Eingänge pro MPP: 3/1
Eine Parallelschaltung der MPP-Eingänge A und B ist möglich.

Gleichstrombatterie
Batterietyp: Li-Ionen-Batterien 1)
Spannungsbereich: 90 V bis 500 V.
Max. Ladestrom/max. Entladestrom: 30A/30A
Anzahl unabhängiger Batterieeingänge: 1
Max. Ladeleistung: 10000 W
Max. Entladeleistung: 5250 W

Wechselstrom
Nennleistung (bei 230 V, 50 Hz): 5000 W 2)
Max. Gesamt-Wechselstromleistung (bei 230 V, 50 Hz): 5000 VA 2)
Nennwechselspannung: 230 V/240 V
Wechselspannungsbereich: 184 V bis 264 V.
AC-Frequenz/Bereich: 50 Hz/60 Hz/44–66 Hz
Nominal/Max. Ausgangsstrom: 21,7 A/25 A
Leistungsfaktor bei Nennleistung/einstellbarer Bias-Leistungsfaktor: 1/0,8 übererregt bis 0,8 untererregt.

Effizienz
Max. Wirkungsgrad / europäischer Wirkungsgrad: 97,5 % / 96,8 %

SPS-Ausgang (Standby AC) im Standalone-Modus
Nennleistung (bei 230 V): 3680 W
Max. Gesamt-Wechselstromleistung (bei 230 V, 50 Hz): 3680 VA
Nennwechselspannung: 230 V/240 V
Wechselstromfrequenz: 50 Hz/60 Hz
Schaltmodus: Manuell

Backup-Ausgang 3) (Backup-AC) im Standalone-Modus, einphasig
Nennleistung (bei 230 V, 50 Hz): 7300 W
Max. Gesamt-Wechselstromleistung (bei 230 V, 50 Hz): 7300 VA
Ausgangsleistung/Scheinausgangsleistung < 100 ms: 11.040 W/11.040 VA
Ausgangsleistung / Gesamtausgangsleistung < 30 s: 9200 W / 9200 VA
Nennwechselspannung: 230 V/240 V
Wechselstromfrequenz: 50 Hz/60 Hz
Umschaltmodus / Zeit zum Umschalten in den Standby-Modus: automatisch / TBD

Schutzvorrichtungen
Abschaltpunkt auf der Einlassseite: ●
Lichtbogenschutzschalter (AFCI): ●
Erdschlussüberwachung/Netzüberwachung: ● / ●
DC-Verpolungsschutz / AC-Kurzschlussstromkapazität: ● / ●
Allpolige Fehlerstromüberwachungseinrichtung: ●
Schutzklasse: I
Überspannungskategorie: Netz/Batterie/Photovoltaik: IV/II/II
DC-Überspannungsschutz Typ II mit Überwachung (extern, fremd): ○

allgemeine Daten
Abmessungen (B/H/T): 500 x 586 x 236 mm.
Gewicht ca.: 17,5 kg.
Betriebstemperaturbereich: -25 °C bis +60 °C mit Leistungsreduzierung.
Geräuschpegel, max.: Noch offen
Eigenverbrauch (nachts): TBD
Topologie/Kühlmethode: transformatorlos/natürliche Konvektion.
Schutzart (nach IEC 60529) / Klimakategorie (nach IEC).
60721-3-4): IP65/4K26
Max. zulässige relative Luftfeuchtigkeit (nicht kondensierend): 100 %

Ausrüstung
PV-Anschluss/BAT-Anschluss: Hebelklemme/Steckklemme
Anzeige über Smartphone, Tablet, Laptop: ●
Kommunikationsprotokolle: Modbus (SMA, Sunspec), Speedwire/Webconnect, SMA-Batterieschnittstelle, MODBUS RTU
Schnittstellen: WLAN / Ethernet / BAT-CAN / RS-485: ● / ● / ● / ●
Ethernet-Ports: 2
Anzahl digitale Ausgänge: SG-ready (Multifunktionsrelais, 30 V DC / 1 A4))
Beschattungssteuerung: SMA ShadeFix (eingebaut): ●
Garantie: 5/10/15/20 Jahre: ● / ● 5) / ○ / ○
Geplante Zertifizierungen und Zulassungen (weitere Informationen auf Anfrage): AS4777-2; C10/11; CEI0-21; EN50549-1; IEC 62109-1/IEC 62109-2; TED749; VDE-AR-N4105
Land der Verfügbarkeit von SMA Smart Connected: BE, DE, ES, LU, NL, IT.
Typenbezeichnung: SBSE5.0-50

● Standardfunktionen ○ Optional  Die Informationen beziehen sich auf nominelle „TBD“-Bedingungen, die später definiert werden. Stand: 06/2023.
1) Siehe „Liste der zugelassenen Batterien“ auf www.SMA-Solar.com.
2) 4600 W / 4600 VA gemäß VDE-AR-N 4105
3) Verfügbar in späterer Hardwareversion.
4) Verfügbar in späterer Firmware.
5) Geräteregistrierung innerhalb von 30 Tagen über die SMA Produktregistrierung unter
my.sma-service.com. Es gelten die Bedingungen der eingeschränkten Werksgarantie von SMA. Weitere Informationen finden Sie unter SMA-solar.com.
6) Die Summe an allen Eingängen sollte 60 A nicht überschreiten.

SMA ShadeFix – intelligente Energieoptimierung
Etablierte Produktfeatures und integrierte Softwarelösungen sorgen für eine Ertragsoptimierung über die gesamte Lebensdauer der Anlage. Das gilt auch im Schatten. SMA ShadeFix ist eine patentierte Software für Wechselrichter, die die Energieausbeute in nahezu jeder Situation optimieren. Die Wechselrichterüberwachung SMA Smart Connected sorgt für zusätzliche Sicherheit, indem Fehler frühzeitig erkannt und automatisch an den Installateur gemeldet werden.

SMA ArcFix – wirksame Vermeidung von Lichtbögen
Ein Arc Fault Interrupter (AFCI) erkennt wirksam mögliche Lichtbögen in einer PV-Anlage und der Wechselrichter unterbricht die Stromversorgung, bevor ein Brand entstehen kann. SMA war einer der Pioniere bei der Einführung von AFCI in den USA und hat die Lösung im letzten Jahrzehnt kontinuierlich verbessert. Zukünftig werden wir alle unsere Stringwechselrichter weltweit mit unserer AFCI SMA ArcFix-Lösung ausrüsten. Dadurch werden wir die bereits hohen Sicherheitsstandards von Photovoltaikanlagen konsequent verbessern.

SMA Smart Connected – proaktive Kommunikation bei Störungen
Mit SMA Smart Connected können Sie Ihren Wechselrichter kostenlos über ein Portal überwachen SMA Sunny. Bei Ausfall des Wechselrichters informiert SMA den Anlagenbetreiber und Installateur vorab. Das spart wertvolle Arbeitszeit und Kosten.

Mit SMA Smart Connected profitiert der Installateur von einer schnellen Diagnose mit SMA. Dadurch kann der Installateur das Problem schnell beheben und den Kunden eine Reihe zusätzlicher und sehr attraktiver Services anbieten.
