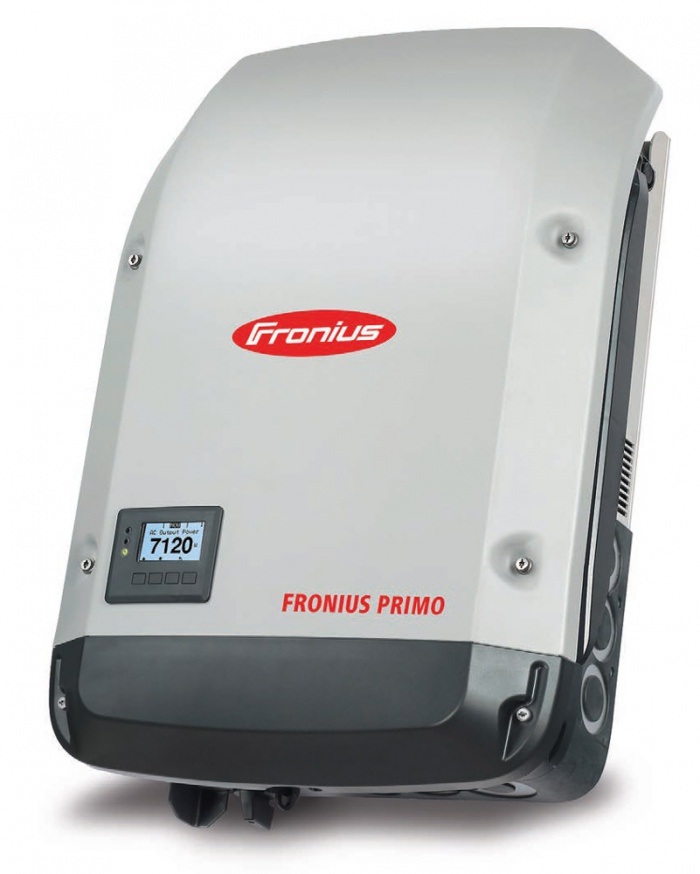

Netzwerkwechselrichter Fronius Primo 5.0-1 (5 kW, 1 Phase, 2 Tracker)
KOMMUNIKATIONSWECHSELRICHTER FÜR OPTIMIERTES ENERGIESPAR-MANAGEMENT.
Fronius Primo mit Leistungsklassen von 3,0 bis 8,2 kW ergänzt die SnapINverter-Generation ideal. Dieses einphasige transformatorlose Gerät ist ein idealer Wechselrichter für ein Privathaus. Das innovative SuperFlex-Design bietet maximale Flexibilität beim Systemdesign und das SnapINverter-Montagesystem macht Installation und Wartung so einfach wie möglich. Das serienmäßige Kommunikationspaket mit WLAN, Energiemanagement, zahlreichen Schnittstellen und vielem mehr macht den Fronius Primo zum vernetzten Wechselrichter für Eigennutzer.
TECHNISCHE DATEN
EINGABEDATEN
Anzahl MPP-Tracker: 2
Max. Eingangsstrom (IDC max): 12/12 A
Max. Kurzschlussstrom Modulfeld*: 24 / 24 A
DC-Eingangsspannungsbereich (Udc min – Udc max): 80 – 1000 V
Startversorgungsspannung (Udc-Start): 80 V
Nenneingangsspannung (Udc,r): 710 V
Reichweite Spannung MPP (Umpp min - Umpp max): 240 - 800 V
Nützlicher MPP-Spannungsbereich: 80–800 V.
Anzahl der DC-Anschlüsse: 2 + 2
Max. Leistung des Photovoltaikgenerators (Pdc max): 7,5 kWp.
AUSGABE
Nenn-Wechselstromleistung (Pac,r): 5000 W
Max. Ausgangsleistung (Pac max): 5000 VA
Ausgangs-Wechselstrom (Iac nom): 21,7 A
Netzanschluss (Uac,r): 1~ NPE 220/230 V
Wechselspannungsbereich (Umin – Umax): 180 – 270 V
Frequenz (fr): 50/60 Hz
Frequenzbereich (fmin – fmax): 45–65 Hz
Gesamte harmonische Verzerrung: <3 % bei Pnom (230/400 VAC, 50 Hz)
Leistungsfaktor (cos φac,r): 0,85 - 1 Ind./Lager,
ALLGEMEINE DATEN
Breite: 432,5 mm
Höhe: 642,5 mm
Tiefe: 205,5 mm
Gewicht: 19,25 kg
Gewicht inkl. Verpackung: 25,8 kg
Schutzart: IP 65.
Schutzklasse: 1
Überspannungskategorie (DC/AC): 2/3
Nachtverbrauch: < 1 W
Wechselrichterdesign: Transformatorlos
Kühlung: Einstellbare Luft Kühlung.
Installation: Innen- und Außenbereich.
Umgebungstemperaturbereich: -40°C - +55°C
Zulässige Luftfeuchtigkeit: 0–100 %
Max. Höhe: 4000 m
DC-Anschlusstechnik: 4x DC+1 und 4x DC- Schraubklemmen 2,5–16 mm²
AC-Anschlusstechnik: 3-polige AC-Schraubklemmen 2,5-16 mm².
Zertifikate und Einhaltung von Normen: DIN V VDE 0126-1-1/A1, IEC 62109-1/-2, IEC 62116, IEC 61727, AS 4777-2, AS 4777-3, G98/1, G99/1, CEI . 0-21, VDE AR N 4105
Geräuschpegel: 55 dB(A)
Störungsklasse: B
EFFIZIENZ
Max. Wirkungsgrad (PV – Netzwerk) 98,1 %
Europäischer Wirkungsgrad (ηEU) 97,1 %
MPP-Anpassungseffizienz > 99,9 %
SCHUTZVORRICHTUNGEN
DC-Isolationsmessung: Ja
Überlastverhalten: Arbeitspunktverschiebung, Leistungsbegrenzung.
DC-Trennung: Ja
DC-Verpolungsschutz: Ja
SCHNITTSTELLEN
WLAN/Ethernet LAN: Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 Eingänge und 4 Digitaler Ein-/Ausgang: Schnittstelle für Rundsteuerempfänger.
USB (Typ-A-Anschluss): Datenprotokollierung, Wechselrichter-Update über USB-Stick.
2x RS422 (RJ45-Anschluss): Fronius Solar Net
Signalausgang: Energiemanagement (potentialfreier Relaisausgang)
Datenlogger und Webserver: integriert
Externer Eingang: S0-Zähleranschluss / Überspannungsschutzauswertung
RS485: Modbus RTU SunSpec oder Zähleranschluss
КОМУНІКАТИВНИЙ ІНВЕРТОР ДЛЯ ОПТИМІЗОВАНОГО УПРАВЛІННЯ ЕНЕРГОЗБЕРЕЖЕННЯМ.
Fronius Primo з категоріями потужності від 3,0 до 8,2 кВт ідеально доповнює покоління SnapINverter. Цей однофазний безтрансформаторний пристрій є ідеальним інвертором для приватного будинку. Інноваційний дизайн SuperFlex забезпечує максимальну гнучкість при проектуванні системи, а система кріплення SnapINverter максимально спрощує встановлення та обслуговування. Пакет зв'язку з WLAN, управлінням енергоспоживанням, численними інтерфейсами і багатьом іншим, що входить у стандартну комплектацію, робить Fronius Primo комунікативним інвертором для власників-квартирознімачів.
ТЕХНІЧНІ ДАНІ
ВХІДНІ ДАНІ
Кількість трекерів MPP: 2
Макс. вхідний струм (Idc макс): 12/12 А
Макс. струм короткого замикання, масив модулів*: 24/24 А
Діапазон вхідної напруги постійного струму (Udc min – Udc max): 80 – 1000 В
Запускова напруга живлення (Udc start): 80 В
Номінальна вхідна напруга (Udc,r): 710 В
Діапазон напруги MPP (Umpp min - Umpp max): 240 - 800 В
Корисний діапазон напруги MPP: 80-800 Ст.
Кількість підключень постійного струму: 2+2
Макс. Потужність фотоелектричного генератора (Pdc max): 7,5 кВт пік.
ВИХІДНІ ДАНІ
Номінальна потужність змінного струму (Pac, r): 5000 Вт
Макс. вихідна потужність (Pac max): 5000 ВА
Вихідний змінний струм (Iac ном): 21,7 А
Підключення до мережі (Uac,r): 1~ NPE 220/230 В
Діапазон напруги змінного струму (Umin – Umax): 180 – 270 В
Частота (фр): 50/60 Гц
Діапазон частот (fmin - fmax): 45-65 Гц
Загальні гармонічні спотворення: <3% @Pnom (230/400 В змінного струму, 50 Гц)
Коефіцієнт потужності (cos φac,r): 0,85 - 1 інд,/камп,
ЗАГАЛЬНІ ДАНІ
Ширина: 432,5 мм
Висота: 642,5 мм
Глибина: 205,5 мм
Вага: 19,25 кг
Вага вкл. упаковка: 25,8 кг
Ступінь захисту: IP 65
Клас захисту: 1
Категорія перенапруги (постійний/змінний струм): 2/3
Споживання у нічний час: < 1 Вт
Конструкція інвертора: Безтрансформаторна
Охолодження: Регульоване повітряне охолодження.
Установка: У приміщенні та на відкритому повітрі.
Діапазон температури навколишнього середовища: -40°C - +55°C
Допустима вологість: 0–100 %
Макс. висота: 4000 м
Технологія підключення постійного струму: 4x DC+1 та 4x DC-гвинтові клеми 2,5–16 мм²
Технологія підключення змінного струму: 3-контактні клеми змінного струму 2,5–16 мм².
Сертифікати та відповідність стандартам: DIN V VDE 0126-1-1/A1, IEC 62109-1/-2, IEC 62116, IEC 61727, AS 4777-2, AS 4777-3, G98/1, G99/1, CEI. 0-21, VDE AR N 4105
Рівень шуму: 55 дБ(А)
Клас перешкод: B
ЕФЕКТИВНІСТЬ
Макс. ефективність (PV – мережа) 98,1 %
Європейська ефективність (ηEU) 97,1 %
Ефективність адаптації МПП > 99,9%
ЗАХИСНІ ПРИСТРОЇ
Вимірювання ізоляції постійного струму: Так
Поведінка під час навантаження: зсув робочої точки, обмеження потужності.
Роз'єднувач постійного струму: Так
Захист від зворотної полярності постійного струму: Так
ІНТЕРФЕЙСИ
WLAN/Ethernet LAN: Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 входів та 4 цифрових входу/виходу: інтерфейс для приймача пульсаційного керування.
USB (роз'єм типу A): реєстрація даних, оновлення інвертора через USB-накопичувач.
2x RS422 (роз'єм RJ45): Fronius Solar Net
Сигнальний вихід: Управління енергоспоживанням (вихід реле з нульовим потенціалом)
Реєстратор даних та веб-сервер: інтегровані
Зовнішній вхід: підключення лічильника S0 / оцінка захисту від перенапруги
