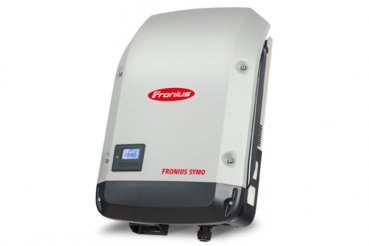

Netzwerkwechselrichter Fronius Symo 3.7-3-M (3,7 kW, 3 Phasen, 2 Tracker)
MAXIMALE FLEXIBILITÄT FÜR ZUKÜNFTIGE ANWENDUNGEN.
Der transformatorlose Fronius Symo mit Leistungsklassen von 3,0 bis 8,2 kW ist ein dreiphasiger Wechselrichter für Anlagen jeder Größe. Dank seines SuperFlex-Designs ist Fronius Symo die ideale Lösung für Dächer mit unregelmäßigen Formen oder unterschiedlichen Ausrichtungen. Die serienmäßige Internetanbindung über WLAN oder Ethernet sowie die einfache Integration von Drittkomponenten machen den Fronius Symo zu einem der kommunikativsten Wechselrichter auf dem Markt. Darüber hinaus bietet die Zählerschnittstelle eine dynamische Leistungssteuerung und eine übersichtliche Visualisierung des Verbrauchs.
TECHNISCHE DATEN
EINGABEDATEN
Anzahl MPP-Tracker: 2
Max. Eingangsstrom (IDC max): 16/16 A
Max. Kurzschlussstrom Modulfeld*: 31/31 A
DC-Eingangsspannungsbereich (Udc min – Udc max): 150–1000 V.
Startversorgungsspannung (Udc-Start): 200 V
Nenneingangsspannung (Udc,r): 595 V
Reichweite Spannung MPP (Umpp min - Umpp max): 150 - 800 V
Nützlicher MPP-Spannungsbereich: 150–800 V.
Anzahl der DC-Anschlüsse: 2 + 2
Max. Photovoltaik-Generatorleistung (Pdc max): 7,4 kWp.
AUSGABE
Nenn-Wechselstromleistung (Pac,r): 3700 W
Max. Ausgangsleistung (Pac max): 3700 VA
AC-Ausgangsstrom (Iac nom): 5,3 A
Netzanschluss (Uac,r): 3~ NPE 400/230, 3~ NPE 380/220 V
Wechselspannungsbereich (Umin – Umax): 150–280 V
Frequenz (fr): 50/60 Hz
Frequenzbereich (fmin – fmax): 45–65 Hz
Gesamte harmonische Verzerrung: <3 % bei Pnom (230/400 VAC, 50 Hz)
Leistungsfaktor (cos φac,r): 0,85 - 1 Ind./Lager,
ALLGEMEINE DATEN
Breite: 432,5 mm
Höhe: 642,5 mm
Tiefe: 205,5 mm
Gewicht: 19,75 kg
Gewicht inkl. Verpackung: 23,05 kg
Schutzart: IP 65.
Schutzklasse: 1
Überspannungskategorie (DC/AC): 2/3
Nachtverbrauch: < 1 W
Wechselrichterdesign: Transformatorlos
Kühlung: Einstellbar Luftkühlung.
Installation: Innen- und Außenbereich.
Umgebungstemperaturbereich: -25°C - +60°C
Zulässige Luftfeuchtigkeit: 0–100 %
Max. Höhe: 2000 m / 3400 m
DC-Anschlusstechnik: 4x DC+ und 4x DC- Schraubklemmen 2,5–16 mm² (16 mm² ohne Kabelschuhe)
AC-Anschlusstechnik: 5-polige AC-Schraubklemmen 2,5 - 16 mm² (16 mm² ohne Aderendhülsen)
Zertifikate und Normen: ÖVE/ÖNORM E 8001-4-712, DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1/-2, IEC 62116, IEC 61727, AS 3100,
AS 4777-2, AS 4777-3, CER 06-190, G83/2, UNE 206007-1, SI 4777, CEI 0-21, NRS 097
Geräuschpegel: 52,6 dB(A)
Störungsklasse: B
EFFIZIENZ
Max. Wirkungsgrad (Photovoltaiknetz) 98 %
Europäischer Wirkungsgrad (ηEU) 96,9 %
MPP-Anpassungseffizienz > 99,9 %
SCHUTZVORRICHTUNGEN
DC-Isolationsmessung: Ja
Überlastverhalten: Arbeitspunktverschiebung, Leistungsbegrenzung.
DC-Trennung: Ja
Schutz von umgekehrter Polarität DC: Ja
SCHNITTSTELLEN
WLAN/Ethernet LAN: Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 Eingänge und 4 digitale Ein-/Ausgänge: Schnittstelle für Rundsteuerempfänger.
USB (Typ-A-Anschluss): Datenprotokollierung, Wechselrichter-Update über USB-Stick.
2x RS422 (RJ45-Anschluss): Fronius Solar Net
Signalausgang: Energiemanagement (potentialfreier Relaisausgang)
Datenlogger und Webserver: integriert
Externer Eingang: S0-Zähleranschluss / Überspannungsschutzauswertung
RS485: Modbus RTU SunSpec oder Zähleranschluss
