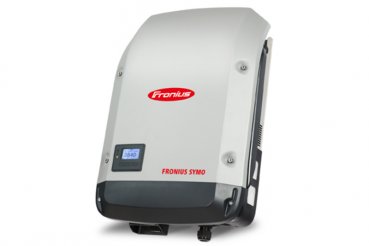

Netzwerkwechselrichter Fronius Symo 6.0-3-M (6 kW, 3 Phasen, 2 Tracker)
Die Solarwechselrichter Fronius Symo 6.0-3-M sind eine neue Linie dreiphasiger Wechselrichter für kleine Photovoltaikanlagen. Dank der hohen maximalen Systemspannung, dem weiten Eingangsspannungsbereich, der Einsatzfähigkeit im Innen- und Außenbereich sowie der Einfachheit und Leichtigkeit der Installation eignen sich Fronius Symo 6.0-3-M Wechselrichter ideal für den Bau kleiner Solaranlagen für private und gewerbliche Anlagen mit drei Phasenstromnetz.
MAXIMALE FLEXIBILITÄT FÜR ZUKÜNFTIGE ANWENDUNGEN.
Der transformatorlose Fronius Symo mit Leistungsklassen von 3,0 bis 8,2 kW ist ein dreiphasiger Wechselrichter für Anlagen jeder Größe. Dank seines SuperFlex-Designs ist Fronius Symo die ideale Lösung für Dächer mit unregelmäßigen Formen oder unterschiedlichen Ausrichtungen. Die serienmäßige Internetanbindung über WLAN oder Ethernet sowie die einfache Integration von Drittkomponenten machen den Fronius Symo zu einem der kommunikativsten Wechselrichter auf dem Markt. Darüber hinaus ist die Zählerschnittstelle Bietet eine dynamische Steuerung der Stromversorgung und eine klare Visualisierung des Verbrauchs.
TECHNISCHE DATEN
EINGABEDATEN
Anzahl MPP-Tracker: 2
Max. Eingangsstrom (IDC max): 16/16 A
Max. Kurzschlussstrom Modulfeld*: 31/31 A
DC-Eingangsspannungsbereich (Udc min – Udc max): 150–1000 V.
Startversorgungsspannung (Udc-Start): 200 V
Nenneingangsspannung (Udc,r): 595 V
MPP-Spannungsbereich (Umpp min - Umpp max): 195 - 800 V
Nützlicher MPP-Spannungsbereich: 150–800 V.
Anzahl der DC-Anschlüsse: 2 + 2
Max. Leistung des Photovoltaikgenerators (Pdc max): 12 kWp.
AUSGABE
Nenn-Wechselstromleistung (Pac,r): 6000 W
Max. Ausgangsleistung (Pac max): 6000 VA
Ausgangs-Wechselstrom (Iac nom): 8,7 A
Netzanschluss (Uac,r): 3~ NPE 400/230, 3~ NPE 380/220 V
Wechselspannungsbereich (Umin – Umax): 150–280 V
Frequenz (fr): 50/60 Hz
Frequenzbereich (fmin – fmax): 45–65 Hz
Sind üblich harmonische Verzerrung: <3 % @Pnom (230/400 VAC, 50 Hz)
Leistungsfaktor (cos φac,r): 0,85 - 1 Ind./Lager,
ALLGEMEINE DATEN
Breite: 432,5 mm
Höhe: 642,5 mm
Tiefe: 205,5 mm
Gewicht: 19,75 kg
Gewicht inkl. Verpackung: 23,05 kg
Schutzart: IP 65.
Schutzklasse: 1
Überspannungskategorie (DC/AC): 2/3
Nachtverbrauch: < 1 W
Wechselrichterdesign: Transformatorlos
Kühlung: Einstellbare Luftkühlung.
Installation: Innen- und Außenbereich.
Umgebungstemperaturbereich: -25°C - +60°C
Zulässige Luftfeuchtigkeit: 0–100 %
Max. Höhe: 2000 m / 3400 m
DC-Anschlusstechnik: 4x DC+ und 4x DC- Schraubklemmen 2,5–16 mm² (16 mm² ohne Kabelschuhe)
AC-Anschlusstechnik: 5-polige AC-Schraubklemmen 2,5 - 16 mm² (16 mm² ohne Aderendhülsen)
Zertifikate und Normen: ÖVE/ÖNORM E 8001-4-712, DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1/-2, IEC 62116, IEC 61727, AS 3100,
WIE 4777-2, AS 4777-3, CER 06-190, G83/2, UNE 206007-1, SI 4777, CEI 0-21, NRS 097
Geräuschpegel: 52,6 dB(A)
Störungsklasse: B
EFFIZIENZ
Max. Wirkungsgrad (Photovoltaiknetz) 98 %
Europäischer Wirkungsgrad (ηEU) 97,5 %
MPP-Anpassungseffizienz > 99,9 %
SCHUTZVORRICHTUNGEN
DC-Isolationsmessung: Ja
Überlastverhalten: Arbeitspunktverschiebung, Leistungsbegrenzung.
DC-Trennung: Ja
DC-Verpolungsschutz: Ja
SCHNITTSTELLEN
WLAN/Ethernet LAN: Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 Eingänge und 4 digitale Ein-/Ausgänge: Schnittstelle für Rundsteuerempfänger.
USB (Typ-A-Anschluss): Datenprotokollierung, Wechselrichter-Update über USB-Stick.
2x RS422 (RJ45-Anschluss): Fronius Solar Net
Signalausgang: Energiemanagement (potentialfreier Relaisausgang)
Datenlogger und Webserver: integriert
Externer Eingang: S0-Zähleranschluss / Überspannungsschutzauswertung
RS485: Modbus RTU SunSpec oder Zähleranschluss
