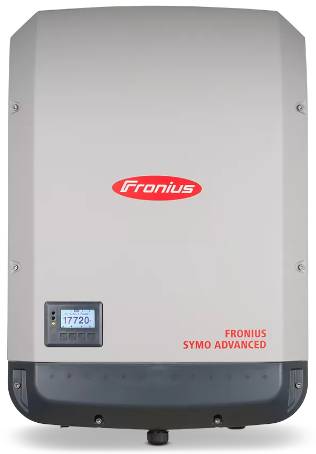

Netzwerkwechselrichter Fronius Symo Advanced 15.0-3-M (15 kW, 3 Phasen, 2 Tracker)

Symo Advanced 15.0-3-M розроблений для надійності

Подальший розвиток з думкою про безпеку: Fronius Symo Advanced відкриває наступний розділ у портфоліо Fronius SnapINverter. Інвертор поєднує у собі перевірену продуктивність та нову технологію безпеки, що робить Fronius Symo Advanced перспективним вибором для комерційних фотоелектричних систем будь-якого розміру. Останнє покоління інверторів потужністю від 10 до 20 кВт вражає надійним захистом від дуги завдяки новій технології Fronius Arc Guard, дизайну SuperFlex для абсолютної свободи у плануванні даху та максимальної продуктивності завдяки функції Dynamic Peak Manager.

ТЕХНІЧНІ ДАНІ

ВХІДНІ ДАНІ

Кількість MPP трекерів (контролерів точки максимальної потужності): 2

Макс. вхідний струм (Idc max): 33,0/27,0 A

Макс. струм короткого замикання, масив модулів: 68,0/55,7 A

Діапазон вхідної напруги постійного струму (Udc min - Udc max): 200 - 1000 V

Початкова напруга подачі енергії (Udc start): 200 V

Номінальна вхідна напруга (Udc,r): 600 V

Діапазон напруги для точки максимальної потужності (Umpp min - Umpp max): 320 - 800 V

Діапазон оптимальної напруги точки максимальної потужності: 200 – 800 V

Кількість підключень постійного струму: 3+3

Максимальна потужність генератора ФВ (Pdc max): 22,5 kWpeak

ВИХІДНІ ДАНІ

Номінальна напруга змінного струму (Pac,r): 15 kW

Максимальна вихідна потужність (Pac max): 15 kVA

Вихідний змінний струм (Iac nom): 21,7 A

Підключення до електричної мережі (Uac,r): 3~ NPE 400/230, 3~ NPE 380/220 V

Діапазон напруги змінного струму (Umin – Umax): 150 – 280 V

Частота (fr): 50/60 Hz

Діапазон частот (fmin – fmax): 45 – 65 Hz

Коефіцієнт нелінійних спотворень: <3% @Pnom (230/400VAC 50Hz)

Коефіцієнт потужності (cos φac,r): 0 - 1 ind,/cap,

ЗАГАЛЬНІ ДАНІ

Розміри габаритні/ширина: 510 mm

Габаритні розміри/висота: 725 мм.

Глибина: 225 мм

Вага: 39,8 kg

Вага з упаковкою: 46,2 кг

Клас захисту: IP 66

Клас безпеки: 1

Категорія навантаження (постійний/змінний струм) 1): 2/3

Нічне споживання: < 1 W

Охолодження: Регульоване повітря, що охолоджує

Установка: Монтаж у приміщеннях або просто неба

Діапазон температур довкілля: -25°C - +60°C

Допустима вологість повітря: 0 – 100 %

Макс. висота над рівнем моря 2): 2,000 m / 3,400 m

Технологія підключення постійного струму: По 6 клем з гвинтовим кріпленням з перерізом 2,5–16 мм² на кожен полюс (DC+/DC–)

Технологія підключення до мережі змінного струму: 5-контактні клеми змінного струму з гвинтовим кріпленням та перерізом 2,5–16 мм²

Сертифікати та відповідність стандартам: IEC 62109-1/-2, IEC 62116, IEC 61727, VDE 0126-1-1/A1, VDE AR-N 4105, G98/1, G99/1, AS/NZS 47772. CEI 0-21, CEI 0-16, NRS 097-2-1, TOR Erzeuger типу A, EN 50549-1/-2, IEC 61683, IEC60068, IEC 63027:2023

Клас випромінювання перешкод: B

ЕФЕКТИВНІСТЬ

Максимальний ККД (фотовольтаїчна система – електрична мережа): 97,9 %

ККД відповідно до європейських стандартів (ηEU): 96,2/97,6/97,0%

η за 5% Pac,r 3): 91,6/93,9/90,8%

η за 10% Pac,r 3): 94,2/96,1/94,7%

η за 20% Pac,r 3): 95,9/97,3/96,5%

η за 25% Pac,r 3): 96,1/97,6/96,9%

η за 30% Pac,r 3): 96,4/97,7/97,1%

η за 50% Pac,r 3): 96,6/97,9/97,5%

η за 75% Pac,r 3): 96,4/97,9/97,6%

η за 100% Pac,r 3): 96,5/97,8/97,6%

ККД адаптації точки максимальної потужності: >99,9%

ЗАХИСНІ ПРИСТРОЇ

Вимірювання ізоляції в контурі постійного струму: Так

Алгоритм дії під час навантаження: Інтерфейс приймача сигналів контролю спрацьовування, управління енергією

Запобіжник постійного струму: Так

Захист від неправильної полярності постійного струму: Так

Переривник ланцюга замикання дуги (захист зварювальної дуги Fronius): Так

ІНТЕРФЕЙСИ

Бездротова мережа (Wi-Fi) / локальна мережа Ethernet: Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)

6 входів та 4 цифрових входу/виходу: Інтерфейс приймача сигналів контролю спрацьовування, управління енергією

USB (роз'єм типу A) 4): Реєстрація даних, оновлення інвертора через USB-накопичувач

2 RS422 (роз'єм RJ45) 4): Fronius Solar Net

Сигнальний вихід 4): Управління енергією (релейний вихід із гальванічною розв'язкою)

Плата реєстрації даних Datalogger та веб-сервер: Поставляється в комплекті

Зовнішній вхід 4): Підключення лічильника S0/оцінка захисту від перенапруги

RS485: Modbus RTU SunSpec або підключення лічильника

ВИНЕСКА ДЛЯ ТЕХНІЧНИХ ДАНИХ

1) Відповідно до IEC 62109-1. Доступна DIN-рейка для додаткового захисту від перенапруги типу 1+2 або типу 2.

2) Необмежений/обмежений діапазон напруги.

3) При мінімальній вхідній напрузі (Umpp min) / номінальній вхідній напрузі (Udc,r) / максимальній вхідній напрузі (Umpp max).

4) Також доступна спрощена версія.
