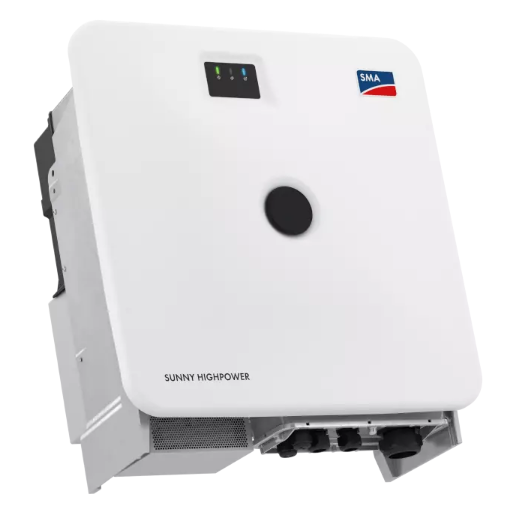

Wechselrichter SMA Sunny Highpower PEAK3 100-21 (100 kW)
Sunny Highpower PEAK3 ist die zentrale Komponente der SMA-Lösung für Photovoltaik-Kraftwerke mit dezentraler Architektur und einer Systemspannung von 1500 V DC.
Dieser kompakte Stringwechselrichter ermöglicht durch seine hohe Leistungsdichte kostenoptimierte Lösungen für industrielle Photovoltaikanlagen. Darüber hinaus bietet es eine einfache Möglichkeit zum Transport und ermöglicht eine schnelle Installation und Inbetriebnahme. Dieser 180-kW-Stringwechselrichter verfügt über den automatisierten vorausschauenden Wartungsservice Smart Connected von SMA, der Betrieb und Wartung vereinfacht und die Wartungskosten über die gesamte Projektlaufzeit senkt.
Wirksam
•Hohe Leistungsdichte von 180 kW durch kompakte Bauweise.
•Max. Leistung durch mögliches DC/AC-Verhältnis von bis zu 200 %
• Kein Derating bis 50°C
Zuverlässig
• Hervorragende Zugänglichkeit Photovoltaikanlage mit 180 kW-Einheiten.
•Innovative digitale Funktionen im Einklang mit der Energiemanagementplattform ennexOS.
Flexibel
•Für DC-Eingangsspannung bis 1500 V.
• Flexible DC-Lösungen mit maßgeschneiderten PV-Array-Verteilerkästen.
Einfach zu installieren
•Ergonomische Handhabung und einfacher Anschluss für eine schnelle Installation.
•Zentrale Inbetriebnahme und Verwaltung des Photovoltaik-Kraftwerks über den SMA Data Manager.
Technische Daten Sunny Highpower 100-21
Eingang (DC)
Max. Photovoltaik-Batterieleistung: 200 kWp
Max. Eingangsspannung: 1100 V
MPP-Spannungsbereich/Nenneingangsspannung: 590 V bis 1000 V/590 V
Mindest. Gleichspannung/Startspannung: 570 V/625 V
Max. nutzbarer Eingangsstrom / max. Kurzschlussstrom: 180 A/325 A
Anzahl unabhängiger MPP-Tracker: 1
Anzahl der Eingänge: 1 oder 2 (optional) für Verteilerkästen für externe Photovoltaikbatterien.
Ausgang (AC)
Nennleistung bei Nennspannung: 100 kW.
Max. Gesamtleistung: 100 kVA
Nennwechselspannung/Wechselspannungsbereich: 400 V/177 V bis 477 V.
AC-Frequenz/Bereich: 50 Hz/44–55 Hz
60 Hz / 54 Hz bis 66 Hz
Nennnetzfrequenz: 50 Hz
Max. Ausgangsstrom: 151 A
Leistungsfaktor bei Nennleistung/Vorspannungsfaktor einstellbar von 1/0 für Übererregung bis 0 für Untererregung
Harmonische (THD): <0,5 %
Stromphasen/AC-Anschluss: 3/3-PE
Effizienz
Max. Wirkungsgrad / europäischer Wirkungsgrad: 98,8 % / 98,5 %
Schutzvorrichtungen
Erdschlussüberwachung/Netzüberwachung/DC-Verpolungsschutz: ● / ● / ●
Zulässiger AC-Kurzschlussstrom / galvanische Trennung: ● / —
Allpolige Fehlerstromüberwachungseinrichtung: ●
Kontrollierter Begrenzer Überspannung (Typ II) AC/DC: ● / ●
Schutzklasse (nach IEC 62109-1)/Überspannungskategorie (nach IEC 62109-1): I/AC: III; District of Columbia: II
allgemeine Daten
Abmessungen (B/H/T): 770 mm/830 mm/462 mm
Gewicht: 99 kg
Betriebstemperaturbereich: von -25 °C bis +60 °C.
Geräuschpegel (typisch): 69 dB(A)
Eigenverbrauch (nachts): < 5 W
Topologie: transformatorlos
Kühlmethode: OptiCool, aktive Kühlung, Lüfter mit variabler Geschwindigkeit.
Schutzart (gemäß IEC 60529): IP65.
Max. zulässige relative Luftfeuchtigkeit (nicht kondensierend): 100 %
Merkmale/Funktion/Zubehör
DC-Anschluss / AC-Anschluss: Klemmleiste (bis 300 mm²) / Schraubklemme (bis 150 mm²)
LED-Anzeigen (Status/Fehler/Kommunikation): ●
Ethernet-Schnittstelle: ● (2 Ports)
Datenschnittstelle: SMA Modbus/SunSpec Modbus/Speedwire: ● / ● / ●
Montageart: Rackmontage.
OptiTrac / Integriertes Anlagenmanagement / Q on Demand 24 Stunden am Tag, 7 Tage die Woche Woche: ● / ● / ●
Möglichkeit des autonomen Betriebs aus dem Netzwerk / Kompatibilität mit dem SMA-Spritsparregler: ● / ●
Garantie: 5/10/15/20/25 Jahre: ● / ○ / ○ / ○ / ○
Zertifikate und Zulassungen (ausstehend): IEC/EN 62109-1/-2, VDE-AR-N 4110/4120, IEC 62116, IEC 61727, EN 50549, C10/11, CEI 0-16, G99/1 (>16A ). ), Software 12.3, ABNT NBR 16149
Typenbezeichnung SHP 100-21
● Standardfunktionen ○ Zusatzfunktionen – Nicht verfügbar Daten bei Nennbedingungen Stand: 03/2023
