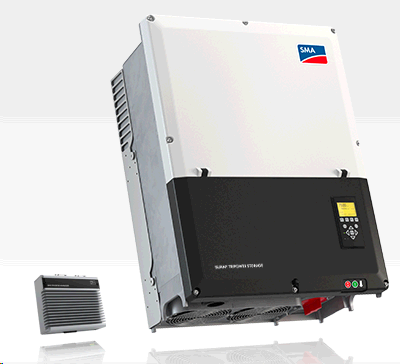

Wechselrichter SMA Sunny Tripower Storage 60
SUNNY TRIPOWER STORAGE 60
Der neue Sunny Tripower Storage 60 ist die ideale Lösung für gewerbliche und industrielle Speichersysteme. Seine Modularität garantiert maximale Flexibilität bis in den MW-Bereich. Kunden im Gewerbe- und Industriebereich profitieren von außergewöhnlicher Vielseitigkeit bei geringen Kosten. Ob Spitzenlastabwurf, Tariff Time of Use (ToU), Erhöhung des PV-Eigenverbrauchs für netzgekoppelte Systeme oder Reduzierung der Brennstoffkosten bei Hybrid-PV-Diesel-Anwendungen – Sunny Tripower Storage bietet vielfältige Anwendungsfälle und Chancen für neue Geschäftsmodelle .
Technische Daten SMA Inverter Manager
Spannungsversorgung
Eingangsspannung 9 bis 36 VDC
Stromverbrauch < 20 W
Allgemeine Daten
Abmessungen (B/H/T) 160 / 125 / 49 mm (6,3 / 4,9 / 1,9 Zoll)
Gewicht 940 g (2 Pfund)
Schutzart IP21
Montage auf DIN-Hutschienen oder Wandmontage
Betriebstemperaturbereich –40 °C bis +85 °C (–40 °F bis +185 °F)
Relative Luftfeuchtigkeit (nicht kondensierend) 5 % bis 95 %
Schnittstellen
PC-Benutzeroberfläche LCS-Tool
Sensorschnittstelle / Protokoll RS485 / Modbus RTU für Sunspec Alliance
Schnittstelle zum Wechselrichter 1 Ethernet-Port (RJ45)
Schnittstelle für externes Netzwerk/Protokoll 1 Ethernet-Port (RJ45)/Modbus TCP, SunSpec Alliance
Zertifikate und Zulassungen (weitere auf Anfrage erhältlich) UL 508, UL 60950-1, CSA C22.2 Nr. 60950-1-07, EN 60950-1, EN 55022
Klasse A, EN 61000-3-2 Klasse D, EN 61000-3-3, EN 61000-6-4, EN 55024,
FCC Teil 15, Unterabschnitt B Klasse A
Technische Daten Sunny Tripower Storage 60
Batterieanschluss (DC)
Max. DC-Ladeleistung 60000 W
Gleichspannungsbereich 575 V bis 1000 V
Max. Gleichstrom 140 A
Netzanschluss (AC)
Max. Leistung 75000 W
Max. Scheinbare Wechselstromleistung 75000 VA
Max. Blindleistung 75000 Var
Nennwechselspannung 3 / PE, 400 V, ±10 %
Wechselspannungsbereich 360 V bis 530 V
Wechselstromfrequenz / Bereich 50 Hz / 44 Hz bis 55 Hz
60 Hz / 54 Hz bis 65 Hz
Nennnetzfrequenz / Nennnetzspannung 50 Hz / 400 V
Max. Ausgangsstrom 109 A
Leistungsfaktor bei Nennleistung/Verdrängungsleistungsfaktor einstellbar 1/0 übererregt bis 0 untererregt
THD ≤ 1 %
Einspeisephasen/Anschlussphasen 3 / 3
Effizienz
Max. Wirkungsgrad1) 98,8 %
Schutzvorrichtungen
Eingangsseitige Trennstelle ●
Fehler Erdüberwachung / Netzüberwachung ● / ●
Integrierter DC-Überspannungsableiter / AC-Überspannungsableiter Typ II / Typ II + III (kombiniert)
AC-Kurzschlussfestigkeit / galvanisch getrennt ● / —
Allstromsensitive Fehlerstrom-Überwachungseinheit ●
Schutzklasse (nach IEC 62109-1) / Überspannungskategorie (nach IEC 62109-1) I / AC: III; DC: II
Allgemeine Daten
Abmessungen (B/H/T) 570 / 740 / 306 mm (22,4 / 29,1 / 12 Zoll)
Gewicht 77 kg (170 lb)
Betriebstemperaturbereich ‒25 °C bis +60 °C (‒13 °F bis +140 °F)
Geräuschemission, typisch 58 dB(A)
Eigenverbrauch (Standby) < 3 W
Topologie/Kühlkonzept Trafolos/aktiv
Schutzart (gemäß IEC 60529 / UL 50E) IP65 / NEMA 3R
Klimakategorie (gemäß IEC 60721-3-4) 4K4H/4Z4/4B2/4S3/4M2/4C2
Max. zulässiger Wert für relative Luftfeuchtigkeit (nicht kondensierend) 95 %
Merkmale/Funktion/Zubehör
DC-Anschluss / AC-Anschluss Schraubklemme / Schraubklemme
Grafisch anzeigen
Datenschnittstelle SunSpec Modbus TCP (über externen SMA Inverter Manager)
Anwendbar für Off-Grid-Systeme / mit SMA Fuel Save Controller - / ●
Garantie: 5 / 10 / 15 / 20 Jahre ● / ○ / ○ / ○
Zertifikate und Zulassungen (weitere auf Anfrage erhältlich) BDEW 2008, C10/11:2012³)
, EN 50438:20132), G59/3, IEC 62116, IEC 61727,
IEC 62109-1/-2, RfG-konform, UTE C 15-712-1, VDE 0126-1-1/A1,
VDE-AR-N 41053), VFR 2014
