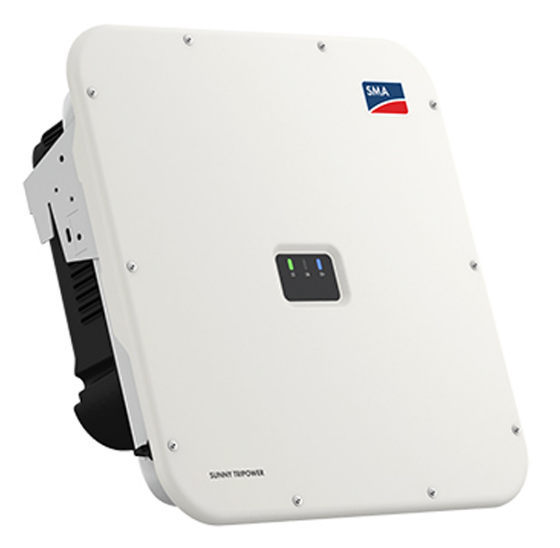

Wechselrichter SMA Sunny Tripower X 15 (15 kW)

Der neue Sunny Tripower X ist eine innovative Systemlösung für gewerbliche und große private Photovoltaikanlagen.

Die integrierte Systemmanagerfunktion mit direktem Zugriff auf das Sunny Portal auf Basis von ennexOS steuert bis zu fünf SMA Wechselrichter und einen Energiezähler. Dies ermöglicht eine dynamische Regelung von Wirk- und Blindleistung mittels SMA Dynamic Power Control. Dank des weiten Eingangsspannungsbereichs und des hohen Eingangsstroms ist es mit Hochleistungs-PV-Modulen der neuesten Generation kompatibel. Das innovative Gehäusedesign sorgt für eine effiziente Kühlung der elektronischen Komponenten und garantiert so eine maximale Lebensdauer des Sunny Tripower X.
Die Inbetriebnahme kann schnell, einfach und zentral für alle Geräte im System erfolgen. Im Betrieb profitieren Anwender von integrierten Softwarelösungen: SMA ShadeFix steigert die Leistung von Photovoltaikanlagen sogar im Jahr Bei Teilverschattung erkennt der SMA ArcFix Lichtbögen effektiv und kann die Brandgefahr zuverlässig reduzieren.

Systemmanagerfunktion
• Überwachung und Steuerung von bis zu 5 Wechselrichtern
(max. 135 kVA) inklusive
• Direkter Zugriff auf Sunny Portal auf Basis von ennexOS.
• Dynamische SMA-Leistungsregelung

Sicherheit aktiviert
• Störlichtbogenschutzschalter SMA ArcFix
• DC-Überspannungsschutz (optional)
• Vereinfachter Schutz von Netz- und Photovoltaikanlagen.

Maximale Rentabilität
• Erhöhter Ertrag dank integriertem SMA ShadeFix.
• Diagnose des Strom-Spannungs-Generators
• Direktvertrieb über SMA SPOT.
• SMA Smart Connected

Mehr Flexibilität
• 3 MPP-Tracker
• Hoher Eingangsstrom für leistungsstarke PV-Module.
• Modularer Aufbau zur zukünftigen Erweiterung der Energiemanagementfunktionen

Technische Daten

Eingang (DC)
Max. PV-Leistung: 22500 W, STC
Max. Eingangsspannung: 1000 V
MPP-Spannungsbereich: 260 V bis 800 V.
Nenneingangsspannung: 580 V
Mindest. Eingangsspannung/anfängliche Eingangsspannung: 150 V/188 V
Max. nutzbarer Eingangsstrom zum MPP-Tracker: 24 A
Max. Kurzschlussstrom zum MPP-Tracker: 37,5 A
Anzahl unabhängiger Tracker/MPP-Leitungen pro MPP-Tracker: 3/2

Ausgang (AC)
Nennleistung (bei 230 V, 50 Hz): 15000 W
Nennscheinleistung/max. Gesamtleistung: 15.000 VA / 15.000 VA
Nennwechselspannung: 220 V/380 V; 230V/400V; 240V/415V
Spannungsbereich: 176–275 V / 304–477 V
Netzfrequenz/Bereich: 50 Hz/44–56 Hz
60 Hz / 54 Hz bis 66 Hz
Nennnetzfrequenz/Nennnetzspannung: 50 Hz/230 V
Nennausgangsstrom/max. Ausgangsstrom: 21,7A / 25A 4)
Leistungsphasen / AC-Anschluss: 3 / 3-(N)-PE
Leistungsfaktor bei Nennleistung/einstellbarer Bias-Leistungsfaktor: 1/0 bei Übererregung bis 0 bei Unterstimulation
Harmonische (THD): <3 %

Effizienz
Max. Wirkungsgrad / europäischer Wirkungsgrad: 98,2 % / 97,8 %

Schutzvorrichtungen
Abschaltpunkt auf der Einlassseite: ●
Erdschlussüberwachung/Netzüberwachung: ● / ●
DC-Verpolungsschutz / AC-Kurzschlussstromkapazität: ● / ●
Allstromsensitives Fehlerstrom-Überwachungsgerät: ●
Schutzklasse (nach IEC 62109-1)/Überspannungskategorie (nach IEC 62109-1): I/AC: III; District of Columbia: II
Lichtbogenfehler (AFCI) / Spannungsgeneratordiagnose: ● / ● 1)
DC-Überspannungsableiter (Typ 2, Typ 1/2): ○

allgemeine Daten
Abmessungen (B/H/T): 728 mm/762 mm/266 mm
Gewicht: 35 kg
Betriebstemperaturbereich: -25 °C bis +60 °C.
Geräuschpegel, maximal (1 m): 59 dB(A)
Eigenverbrauch (nachts): < 5 W
Topologie/Kühlkonzept: nicht isoliert/OptiCool
Schutzart (gemäß IEC 60529): IP65.
Klimakategorie (gemäß IEC 60721-3-4): 4K26
Korrosivitätsklassifizierung nach IEC 61701: C5 3)
Max. zulässige relative Luftfeuchtigkeit (nicht kondensierend): 100 %

Merkmale/Funktionen/Zubehör
DC-Anschluss / AC-Anschluss: SUNCLIX / Federklemme
LED-Anzeige (Status/Fehler/Kommunikation): ●
Schnittstelle: Ethernet/lokales WLAN/RS485 (Client): ● (2 Ports) / ● / ○ 1)
Kommunikationsprotokolle: SMA Modbus / SunSpec Modbus / Speedwire: ● / ● 1) / ●
Steckplatz für Multifunktionsrelais/Erweiterungsmodul: ● / ● (1 Port)
Anzahl der digitalen Eingänge: 6
Installationsart: Wandmontage.
SMA ShadeFix / Integriertes Anlagenmanagement / Q on Demand 24/7: ● / ● / ●
Fähigkeit, offline zu arbeiten: ●
Garantie: 5 / 10 / 15 / 20 Jahre: ● / ○ / ○ / ○
Zertifikate und Zulassungen (weitere Details auf Anfrage): CE, UKCA; EN 50549-1/-2:2018; VDE-AR-N 4105:2018 inkl. Tensid,E; VDE-AR-N 4110:2018; TOP Erzeuger Typ A: 2019-12; C10/C11:2019 und V1:2020 LV und SN; VDE 0126-1-1:2013/A1:2012; PVP 2019; CEI 0-16/0-21:2019 und V1:2020; UNE 217002:2020; TED/749/2020 inkl. NTS2.1;
EREC G99/1-8:2021 Typ A; EIFS 2018:2; PSE 2018; NRS 097-2-1:2017; NBR 16149:2013; IEC62109-1/-2; AC4777.2:2020; IEC 61727; IEC62116

Systemmanagerfunktion
Gesamtzahl der unterstützten Geräte – davon: 6
Maximale Anzahl unterstützter SMA-Wechselrichter: 5
Maximale Anzahl unterstützter Energiezähler: 1
Maximale Nennleistung von Photovoltaik-Wechselrichtern (Wechselstrom-Nennleistung): 135 kVA.
Zentrale Inbetriebnahme aller Systemgeräte: ●
Fernparametrierung von SMA-Geräten über Sunny Portal auf Basis von ennexOS: ●
Direktvertrieb über SMA SPOT (Deutschland): ●
Dynamische SMA-Leistungsregelung (z. B. Nullexport / Q(U)): ○ 2)
Typenbezeichnung: STP 15-50

● Standardfunktionen ○ Optional  – Nicht verfügbar „STC“ Standard-Testbedingungen Daten bei Nennbedingungen Letzte Überarbeitung: 07/2023 1) in in naher Zukunft 2) derzeit freie Software 3) in einer Mindestentfernung von 500 m vom Ufer 4) gültig ab Produktionsdatum: 08/2023

SMA ShadeFix – intelligente Energieoptimierung
Etablierte Produktfeatures und integrierte Softwarelösungen sorgen für eine Ertragsoptimierung über die gesamte Lebensdauer der Anlage. Sogar im Schatten. SMA ShadeFix ist eine patentierte Wechselrichter-Software, die die Energieausbeute in nahezu jeder Situation optimiert. Die Wechselrichterüberwachung SMA Smart Connected sorgt für mehr Sicherheit, indem Fehler frühzeitig erkannt und automatisch an den Installateur gemeldet werden.

SMA ArcFix – wirksame Vermeidung von Lichtbögen
Ein Arc Fault Interrupter (AFCI) erkennt effektiv mögliche Lichtbögen in einer PV-Anlage und der Wechselrichter unterbricht die Stromversorgung, bevor ein Brand entstehen kann. SMA war einer der Pioniere bei AFCI wurden in den USA eingeführt und haben diese Lösung im letzten Jahrzehnt kontinuierlich verbessert. Zukünftig werden wir alle unsere Stringwechselrichter weltweit mit unserer AFCI SMA ArcFix-Lösung ausrüsten. Damit werden wir die bereits hohen Sicherheitsstandards von Photovoltaikanlagen konsequent weiter steigern.

SMA Smart Connected – proaktive Kommunikation bei Störungen Mit SMA Smart Connected können Sie Ihren Wechselrichter kostenlos über das SMA Sunny Portal überwachen. Bei Ausfall des Wechselrichters informiert SMA den Anlagenbetreiber und Installateur vorab. Das spart wertvolle Arbeitszeit und Kosten.
Mit SMA Smart Connected profitiert der Installateur von einer schnellen Diagnose mit SMA. Dadurch kann der Installateur das Problem schnell beheben und den Kunden eine Reihe zusätzlicher und sehr attraktiver Services anbieten.
