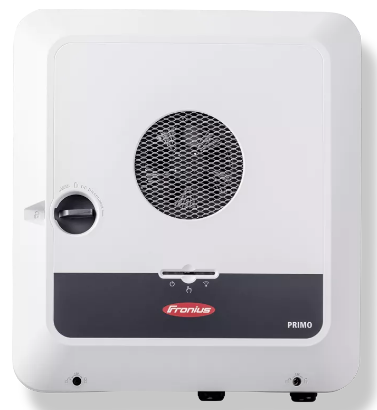

Инвертор гибридный Fronius Primo GEN24 6.0 Plus
ИНВЕРТОР ДЛЯ ЧАСТНЫХ ФЭ СИСТЕМ С ФЭ-ТОЧКОЙ ИЛИ ПОЛНЫМ РЕЗЕРВИРОВАНИЕМ
Наш однофазный гибридный инвертор Fronius GEN24 Plus является идеальным ядром для частных фотоэлектрических систем. Fronius GEN24 Plus предлагает встроенный базовый резервный источник питания с фотоэлектрической точкой и даже решение для полного резервного питания с возможностью подключения системы хранения аккумуляторов.
Гибридный инвертор Fronius GEN24 Plus обеспечивает энергетическую самообеспеченность для электричества, отопления, охлаждения и электромобилей с использованием аккумуляторной системы. Это означает, что Fronius GEN24 Plus с полным резервным копированием имеет решение для резервного питания, которое может питать даже трехфазные нагрузки, такие как тепловые насосы. Более того, технология Multi Flow позволяет гибридному инвертору подавать в систему параллельные потоки энергии даже в режиме резервного питания.
Основное отличие инверторов Fronius Primo 3 GEN24 и Fronius Primo 3 GEN24 Plus заключается в наличии функции резервного питания у модели Plus. Это означает, что в случае отключения электросети инвертор может обеспечить питанием все подключенные к нему потребители, включая трехфазные, такие как электрические котлы или насосы.
Кроме того, инвертор Fronius Primo 3 GEN24 Plus поддерживает функцию Smart Grid Ready, которая позволяет ему работать в гармонии с электросетью. Это означает, что инвертор может принимать участие в управлении нагрузкой сети, например, снижая свою мощность в часы пиковой нагрузки.
ТЕХНИЧЕСКИЕ ДАННЫЕ
ВХОДНЫЕ ДАННЫЕ
Количество трекеров MPP: 2
Макс. Входная мощность фотоэлектрических модулей: 6200 Вт
Макс. входной ток (Idc макс): 22/12 А
Макс. ток короткого замыкания, массив модулей*: 36/19 А
Диапазон входного напряжения постоянного тока (Udc min – Udc max): 65–600 В
Питающее пусковое напряжение (Udc start): 80 В
Номинальное входное напряжение (Udc,r): 400 В
Диапазон напряжения MPP (Umpp min - Umpp max): 230 - 530 В
Полезный диапазон напряжения MPP: 65–530 В.
Количество подключений постоянного тока: 2+2
Макс. Мощность фотоэлектрического генератора (Pdc max): 9 кВтпик.
ВЫХОДНЫЕ ДАННЫЕ
Номинальная мощность переменного тока (Pac,r): 6000 Вт
Макс. выходная мощность (Pac max): 6000 ВА
Макс. потребляемая мощность сети: 6000 ВА
Макс. Выходной ток переменного тока: 27,5 А
Подключение к сети (Uac,r): 1~ NPE 220/230 В
Диапазон напряжения переменного тока (Umin – Umax): 155–270 В
Частота (фр): 50/60 Гц
Диапазон частот (fmin – fmax): 45–65 Гц
Общие гармонические искажения: <3% @Pnom (230/400 В переменного тока, 50 Гц)
Коэффициент мощности (cos φac,r): 0,8 - 1 инд,/камп,
Резервное питание: 1~NPE 220 В/230 В
Ном. AC-Ausgangsstrom (220 В переменного тока): 27,3 А
Ном. AC-Ausgangsstrom (230 В переменного тока): 26,1 А
ОБЩИЕ ДАННЫЕ
Ширина: 474 мм
Высота: 530 мм
Глубина: 165 мм
Вес: 15,38 кг
Вес вкл. упаковка: 19 кг
Степень защиты: IP66.
Класс защиты: 1
Категория перенапряжения (постоянный/переменный ток): 2/3
Потребление в ночное время: < 10 Вт
Конструкция инвертора: Бестрансформаторная
Охлаждение: Регулируемое воздушное охлаждение.
Установка: Внутренняя и наружная установка.
Диапазон температур окружающей среды: -40°C - +60°C
Допустимая влажность: 0–100 %
Макс. высота: 4000м
Технология подключения DC-PV: 4x DC+ и 4x DC- вставные пружинные клеммы 2,5–10 мм²
Технология подключения аккумулятора постоянного тока: 1x BATT+ и 1x BATT- вставные пружинные клеммы 2,5–10 мм²
Технология подключения переменного тока: 3-полюсные пружинные клеммы переменного тока 2,5–10 мм² 3-полюсные пружинные клеммы резервного питания 1,5–10 мм² 2 винтовых клеммы PE 2,5–16 мм² и 3 x 2,5–10 мм²
Сертификаты и соответствие стандартам: IEC 62109, IEC 62909, AS/NZS 4777.2, CEI 0-21, ABNT BNR 16149 и 16150, IEC 62116, IEC 61727.
Функции резервного питания PV Point, Full Backup
Совместимые аккумуляторы: BYD Battery-Box Premium HVS/HVM и LG RESU FLEX.
Уровень шума: 42 дБ(А)
Класс помех: B
ЭФФЕКТИВНОСТЬ
Макс. эффективность (PV - сеть): 97,60%
Европейская эффективность (ηEU): 96,1 / 97,1 / 96,7 (230 В постоянного тока / 400 В постоянного тока / 480 В постоянного тока)
Эффективность адаптации МПП: 99,9%
ЗАЩИТНЫЕ УСТРОЙСТВА
Измерение изоляции постоянного тока: Да
Поведение при перегрузке: Сдвиг рабочей точки. Ограничение мощности
Разъединитель постоянного тока: Да
Защита от обратной полярности постоянного тока: Да
ИНТЕРФЕЙСЫ
WLAN/2x Ethernet LAN: Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 цифровых входов/выходов + 6 цифровых входов: интерфейс для приемника пульсационного управления, управление энергопотреблением
Аварийная остановка (WSD): Да
Регистратор данных и веб-сервер: включены.
2x RS485: Modbus RTU SunSpec (сторонний поставщик)/Fronius Smart Meter, аккумулятор, Fronius Ohmpilot
ВЫХОДНЫЕ ДАННЫЕ ТОЧКА PV
Максимальная продолжительная выходная мощность: 3000 ВА
Ном. выходной ток (Iac макс): 13 А
Подключение к сети: 1 ~ NPE 220 В/230 В
Частота: 50 Гц/60 Гц
Макс. время переключения PV-Point: 23 с
Макс. время переключения Полное резервное копирование: 35 с
Частота в режиме резервного питания: 53 Гц
ПОДКЛЮЧЕНИЕ АККУМУЛЯТОРА
Количество подключений постоянного тока: 1
Макс. входной ток (Idc макс.): 22 А
Диапазон входного напряжения постоянного тока (Udc min - Udc max): 150 В - 455 В
Макс. входная/выходная мощность (в зависимости от подключенного аккумулятора): 6200 Вт
Макс. Мощность зарядки переменного тока (в зависимости от подключенного аккумулятора): 6000 Вт
Мин. Входное напряжение постоянного тока: 150 В
Макс. Входное напряжение постоянного тока: 455 В
ТЕХНОЛОГИИ
ИНТЕГРИРОВАННАЯ ПЕРЕДАЧА ДАННЫХ
Мы являемся первым производителем инверторов, предлагающим пакет передачи данных с полностью интегрированной регистрацией данных, WLAN, Ethernet, управлением энергопотреблением, веб-сервером и рядом интерфейсов. Инвертор подключается к Интернету с помощью сетевого кабеля или WLAN — без дополнительных кабелей — и предоставляет вам идеальный обзор работы фотоэлектрической системы. Подключение к сторонним компонентам осуществляется посредством таких интерфейсов, как Modbus TCP SunSpec, Modbus RTU SunSpec или Fronius Solar API (JSON). Открытые интерфейсы также можно использовать параллельно с Fronius Solar.web.
ДИНАМИЧЕСКИЙ ПИК-МЕНЕДЖЕР
Dynamic Peak Manager — это новый алгоритм отслеживания MPP, который динамически адаптирует свое поведение при поиске оптимальной рабочей точки. Его особенностью является то, что Dynamic Peak Manager автоматически проверяет всю характеристическую кривую на регулярной основе и находит глобальную точку максимальной мощности (GMPP) даже в полутени.
МНОГОПОТОЧНАЯ ТЕХНОЛОГИЯ
Используя технологию Multi Flow, возможны параллельные потоки энергии постоянного и переменного тока. С одной стороны, это позволяет одновременно использовать энергию модулей и батареи для бытового использования. Однако возможна также одновременная подача энергии от модулей в аккумулятор и внутридомовую сеть. Более того, аккумулятор можно заряжать не только со стороны постоянного тока, но и со стороны переменного тока (например, от существующих фотоэлектрических систем или других источников энергии, таких как ветряная турбина). Это означает, что инвертор также пригоден для модернизации с подключением по переменному току. Инвертор управляет этими потоками энергии таким образом, что достигается максимально возможная степень самодостаточности.
СУПЕРФЛЕКС ДИЗАЙН
Fronius SuperFlex Design — это гениальное сочетание технических характеристик, которые делают проектирование вашей фотоэлектрической системы не только чрезвычайно простым, но и невероятно гибким. Ключевыми факторами производительности конструкции SuperFlex являются два трекера MPP, а также высокое напряжение системы и широкий диапазон входного напряжения постоянного тока. Каждый вход постоянного тока и, следовательно, каждое устройство отслеживания MPP способны обеспечить полную номинальную выходную мощность инвертора. Независимо от того, приходится ли инвертору справляться с различной ориентацией крыши, затенением одной или двух цепочек или использованием остаточных модулей: инвертор Fronius со встроенным дизайном SuperFlex удовлетворит любой мыслимый сценарий планирования эксплуатационной фотоэлектрической системы, используя только одну модель инвертора.
ПОЛНОЕ РЕЗЕРВНОЕ КОПИРОВАНИЕ
Благодаря опции полного резервного копирования весь дом, т. е. как однофазные, так и трехфазные устройства, может быть обеспечен электроэнергией в случае отключения сети.
PV ТОЧКА
Встроенная базовая резервная сеть — розетка, на которую подается питание во время перебоев в подаче электроэнергии, — гарантирует, что важные нагрузки смогут продолжить работу в случае сбоя питания.
АКТИВНОЕ ОХЛАЖДЕНИЕ
Технология активного охлаждения основана на использовании одного или нескольких вентиляторов, которые не только позволяют избежать перегрева, но и регулируют циркуляцию воздуха внутри инвертора, тем самым поддерживая низкую температуру силовой электроники. Это положительно влияет на срок службы устройств, оптимизирует выход продукции и снижает затраты. В Fronius активное охлаждение входит в стандартную комплектацию всех устройств.
