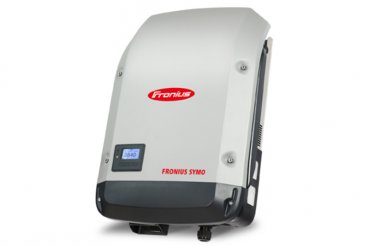

Инвертор сетевой Fronius Symo 4,5-3-М (4,5кВт, 3 фазы, 2 трекера)
МАКСИМАЛЬНАЯ ГИБКОСТЬ ДЛЯ ПРИМЕНЕНИЙ БУДУЩЕГО.
Бестрансформаторный Fronius Symo с категориями мощности от 3,0 до 8,2 кВт представляет собой трехфазный инвертор для системы любого размера. Благодаря дизайну SuperFlex Fronius Symo является идеальным решением для крыш неправильной формы или различной ориентации. Подключение к Интернету через WLAN или Ethernet в стандартной комплектации, а также простая интеграция компонентов сторонних производителей делают Fronius Symo одним из самых коммуникативных инверторов на рынке. Кроме того, интерфейс счетчика обеспечивает динамическое управление подачей электроэнергии и четкую визуализацию потребления.
ТЕХНИЧЕСКИЕ ДАННЫЕ
ВХОДНЫЕ ДАННЫЕ
Количество трекеров MPP: 2
Макс. входной ток (Idc макс): 16/16 А
Макс. ток короткого замыкания, массив модулей*: 31/31 А
Диапазон входного напряжения постоянного тока (Udc мин. - Udc макс.): 150–1000 В.
Питающее пусковое напряжение (Udc start): 200 В
Номинальное входное напряжение (Udc,r): 595 В
Диапазон напряжения MPP (Umpp min - Umpp max): 150 - 800 В
Полезный диапазон напряжения MPP: 150–800 В.
Количество подключений постоянного тока: 2 + 2
Макс. Мощность фотоэлектрического генератора (Pdc max): 9 кВтпик.
ВЫХОДНЫЕ ДАННЫЕ
Номинальная мощность переменного тока (Pac,r): 4500 Вт
Макс. выходная мощность (Pac max): 4500 ВА
Выходной переменный ток (Iac ном): 6,5 А
Подключение к сети (Uac,r): 3~ NPE 400/230, 3~ NPE 380/220 В
Диапазон напряжения переменного тока (Umin – Umax): 150–280 В
Частота (фр): 50/60 Гц
Диапазон частот (fmin – fmax): 45–65 Гц
Общие гармонические искажения: <3% @Pnom (230/400 В переменного тока, 50 Гц)
Коэффициент мощности (cos φac,r): 0,85 - 1 инд,/камп,
ОБЩИЕ ДАННЫЕ
Ширина: 432,5 мм
Высота: 642,5 мм
Глубина: 205,5 мм
Вес: 19,75 кг
Вес вкл. упаковка: 23,05 кг
Степень защиты: IP 65.
Класс защиты: 1
Категория перенапряжения (постоянный/переменный ток): 2/3
Потребление в ночное время: < 1 Вт
Конструкция инвертора: Бестрансформаторная
Охлаждение: Регулируемое воздушное охлаждение.
Установка: В помещении и на открытом воздухе.
Диапазон температур окружающей среды: -25°C - +60°C
Допустимая влажность: 0–100 %
Макс. высота: 2000 м / 3400 м
Технология подключения постоянного тока: 4x DC+ и 4x DC- винтовые клеммы 2,5–16 мм² (16 мм² без наконечников)
Технология подключения переменного тока: 5-контактные винтовые клеммы переменного тока 2,5–16 мм² (16 мм² без наконечников)
Сертификаты и соответствие стандартам: ÖVE/ÖNORM E 8001-4-712, DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1/-2, IEC 62116, IEC 61727, AS 3100,
КАК 4777-2, КАК 4777-3, CER 06-190, G83/2, UNE 206007-1, SI 4777, CEI 0-21, NRS 097
Уровень шума: 52,6 дБ(А)
Класс помех: B
ЭФФЕКТИВНОСТЬ
Макс. эффективность (фотоэлектрическая сеть) 98 %
Европейская эффективность (ηEU) 97,2 %
Эффективность адаптации МПП > 99,9 %
ЗАЩИТНЫЕ УСТРОЙСТВА
Измерение изоляции постоянного тока: Да
Поведение при перегрузке: сдвиг рабочей точки, ограничение мощности.
Разъединитель постоянного тока: Да
Защита от обратной полярности постоянного тока: Да
ИНТЕРФЕЙСЫ
WLAN/Ethernet LAN: Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 входов и 4 цифровых входа/выхода: интерфейс для приемника пульсационного управления.
USB (разъем типа A): регистрация данных, обновление инвертора через USB-накопитель.
2x RS422 (разъем RJ45): Fronius Solar Net
Сигнальный выход: Управление энергопотреблением (выход реле с нулевым потенциалом)
Регистратор данных и веб-сервер: интегрированы
Внешний вход: подключение счетчика S0 / оценка защиты от перенапряжения
RS485: Modbus RTU SunSpec или подключение счетчика
