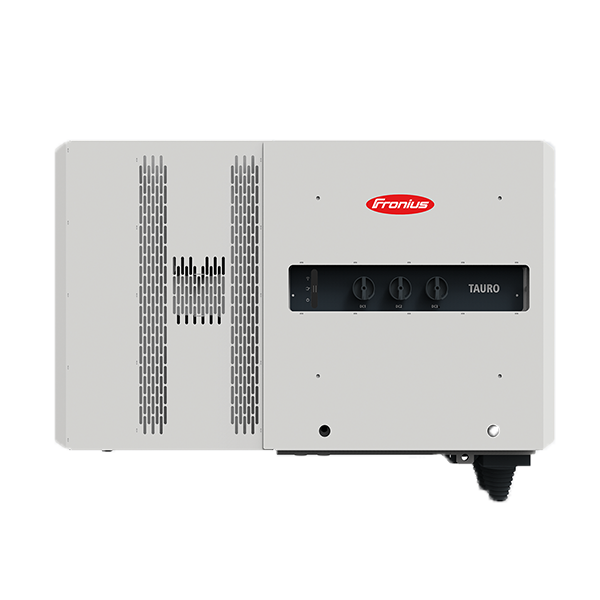

Инвертор сетевой Fronius Tauro ECO 100-3-P

Трехфазный двигатель Fronius Tauro в классах мощности от 50 до 100 кВт обещает максимальную производительность даже в самых суровых условиях. Благодаря продуманному аппаратному дизайну он не только способствует оптимизации затрат BOS, но и обеспечивает беспрецедентную гибкость при проектировании системы. С помощью Fronius Tauro можно реализовать как централизованную (вариант P), так и децентрализованную систему (вариант D). Простейшая установка и самое быстрое обслуживание на рынке также гарантируют максимальную безопасность.

ТЕХНИЧЕСКИЕ ДАННЫЕ

ВХОДНЫЕ ДАННЫЕ
Количество трекеров MPP: 1
Макс. входной ток (Idc max_inverter): 175 А
Диапазон входного напряжения постоянного тока (Udc мин. - Udc макс.): 580–1000 В.
Питающее пусковое напряжение (Udc start): 650 В
Диапазон напряжения MPP (Umpp min - Umpp max): 580 - 930 В
Макс. Мощность фотоэлектрического генератора (Pdc max): 150 кВтпик.
Макс. входной ток PV1 (Idc max, PV1): 100 А
Макс. входной ток PV2 (Idc max, PV2): 100 А
Макс. ток короткого замыкания PV1 (Isc max, PV1): 125 А
Макс. ток короткого замыкания PV2 (Isc max, PV2): 125 А
Макс. мощность фотоэлектрической системы PV1 (Pdc max,PV1): 79 кВтпиковая
Макс. мощность фотоэлектрической системы PV2 (Pdc max, PV2): 79 кВтпиковая
Макс. Номинальный размер предохранителя переменного тока: 355 А
Макс. инвертор тока короткого замыкания (Isc max, инвертор): 250 А
Количество подключений постоянного тока PV1: 1
Количество подключений постоянного тока PV2: 1

ВЫХОДНЫЕ ДАННЫЕ
Номинальная мощность переменного тока (Pac,r): 100 кВт
Макс. выходная мощность (Pac max): 100 кВА
Выходной ток переменного тока (ном. переменного тока): 151,5 А при 220 В переменного тока, 144,9 А при 230 В переменного тока.
Подключение к сети (Uac,r): 3~ NPE 380/220, 3~ NPE 400/230 В
Диапазон напряжения переменного тока (Umin - Umax): 180 - 270 В
Частота (фр): 50/60 Гц
Диапазон частот (fmin – fmax): 45–65 Гц
Общие гармонические искажения: <3% @Pnom (230/400 В переменного тока, 50 Гц)
Коэффициент мощности (cos φac,r): 0 - 1 инд./ем.

ОБЩИЕ ДАННЫЕ
Ширина: 1109 мм
Высота: 755 мм
Глубина: 346 мм
Вес: 103 кг
Вес вкл. упаковка: 121 кг
Степень защиты: IP65.
Класс защиты: 1
Категория перенапряжения (постоянный/переменный ток): 2/3
Потребление в ночное время: 15 Вт.
Установка: Внутренняя и наружная.
Диапазон температур окружающей среды: -40°C - +65°C (опциональное отключение переменного тока: от - 30 до + 65°C)
Допустимая влажность: 0–100 %
Макс. высота: 4000
Сертификаты и соответствие стандартам: VDE-AR-N 4105, VDE-AR-N 4110, IEC 62109-1/-2, IEC 62116, IEC 61727 R25, AS/NZS 4777, CEI 0-16, CEI 0-21, EN 50549-1/-2, VDE 0126-1-1 8)
Топология инвертора: Бестрансформаторная
Охлаждение: технология активного охлаждения и система двойных стенок.
Класс помех: B

ЭФФЕКТИВНОСТЬ
Макс. эффективность (PV - сеть): 98,5 %
Европейская эффективность (ηEU): 98,2 / 97,7 / 97,3 (580 В постоянного тока / 800 В постоянного тока / 930 В постоянного тока)
Эффективность адаптации МПП: 99,9

ЗАЩИТНЫЕ УСТРОЙСТВА
Измерение изоляции постоянного тока: включено
Поведение при перегрузке: Сдвиг рабочей точки. Ограничение мощности
Разъединитель постоянного тока: В комплекте
Интегральный RCMU: Включено
Устройства защиты от перенапряжения: Тип 1 + 2 встроенные, Тип 2 опционально.

ИНТЕРФЕЙСЫ
6 цифровых входов/выходов + 6 цифровых входов: Программируемый интерфейс для приемника пульсационного управления, управления энергопотреблением, контроля нагрузки Входы: Низкий уровень напряжения: мин. 0В - макс. 1,8 В; высокий: мин. 4,5В - макс. 28,8 В / Входное сопротивление: 70 кОм. Выходы: 5 Вт при 12 В в общей сложности для всех шести цифровых выходов при внутреннем питании в случае отсутствия нагрузки на порт USB. 1 А при напряжении от >12,5 В до 24 В на каждый цифровой выход при внешнем питании от внешнего источника питания, но в целом макс. 3А интегрированный
Аварийная остановка (WSD): Да
Регистратор данных и веб-сервер: включены.
WLAN: Fronius Solar.web, Modus TCP Sunspec, Fronius Solar API (JSON)
2x RS485: Modbus RTU Sunspec
Ethernet LAN RJ45: 10/100 Мбит; Макс. 100 м Fronius Solar.web, Modbus TCP Sunspec, Fronius Solar API (JSON)

ТЕХНОЛОГИЯ ПОДКЛЮЧЕНИЯ ПЕРЕМЕННОГО ТОКА
Сечение кабеля: 70–240 мм²
Материал проводника: Ал; Cu
Клеммы подключения: кабельный наконечник или V-образные зажимы.
Одножильный вариант (одножильный кабель) Кабельный ввод: 5 x M40 (10–28 мм)
Многожильный вариант (многожильный кабель): Кабельный ввод: 1 многожильный разъем Ø 16–61,4 мм + 1 x M32 (10–25 мм)
Вариант шлейфового подключения переменного тока (одножильный кабель): Кабельный ввод: 10 x M32 (10–25 мм)

ТЕХНОЛОГИЯ ПОДКЛЮЧЕНИЯ ПОСТОЯННОГО ТОКА
Сечение кабеля: 25–95 мм²
Материал проводника: Ал; Cu
Клеммы подключения: кабельный наконечник или V-образные зажимы,
Кабельный ввод: 6 x M40
