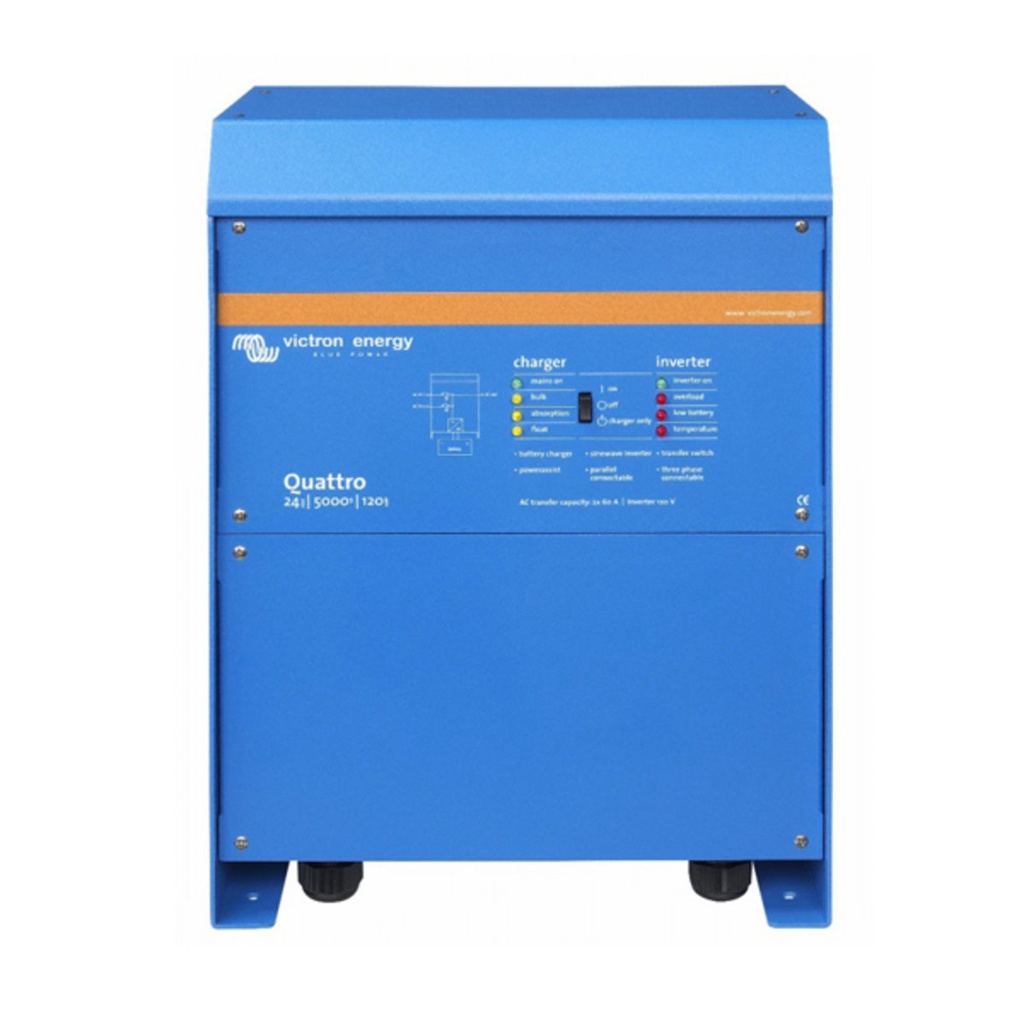

Инвертор гибридный Victron Energy Quattro 24/5000/120-100/100 (5 кВА/4 кВт, 1 фаза, без MPPT)
Инвертор Victron Quattro - это компактное устрйоство, которое обладает широким набором функций, несколькими входами и выходами, а также программируемым реле. Инверторы QUATTRO работают в однофазных и трехфазных сетях переменного тока. Зарядное устройство с многоуровневой автоматической регулировкой подзаряда АКБ.
Достоинства инверторов напряжения QUATTRO
Форма выходного напряжения — чистая синусоида;
Снабжен функцией «Power Control»;
Снабжен функцией «Power Assist»;
Снабжен функцией «Frequency shift»;
Увеличение мощности системы при параллельном подключении 5-ти инверторов;
АВР: переключение на работу от батареи в течении 20 мс;
Функция UPS позволяет снизить время перехода на питание от батареи до 4-6 мс;
Программируемое реле и вспомогательный выход;
Два входа для источников переменного тока;
Два режима энергосбережения при отсутствии нагрузки;
Дополнительные порты ввода/вывода;
Зарядное устройство имеет 4-ре ступени для разных типов АКБ;
Удобная настройка путем подключения к ПК;
Широкий ассортимент вспомогательного оборудования.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Параллельная и 3-фазы конфигурация - Да
PowerControl / PowerAssist - Да/Да
Входное напряжение АС (2х) - 187-265 В AC, 45 - 65 Гц (2 входа)
Диапазон напряжения DC (12 / 24 / 48), В - 19 - 33
Выход АС - 230 В AC ± 2% 50Гц ± 0,1%
Мощность АС при 25°C (ВА) – (1) - 5000
Мощность АС при 25 / 40°C (Вт) - 4500/4000
Пиковая мощность (Вт) - 10000
Макс. Эффективность 12 / 24 / 48В (%) - 94/94/95
Мощность ХХ - 12 / 24 / 48В, (Вт) - 25/25/25
Мощность ХХ - режим поиска нагрузки 12 / 24 / 48В (Вт) - 5/5/6
Мощность ХХ - режим “AES” нагрузки 12 / 24 / 48В (Вт) - 20/20
Характеристики зарядного устройства:
Входное напряжение АС - 187-265 В AC, 45 - 65 Гц, Коэффициент мощности: 1
Фаза “absorption”, В DC - 14,4/28,8/57,6
Фаза “float” - 13,8/27,6/55,2
Фаза поддержки - 13,2/26,4/52,8
Максимальный ток заряда, А - 200/120/70
Ток заряда для стартерной батареи, А - 4, только для 12 и 24В моделей
Температурный датчик - в стандартной комплектации
Вход «Voltage sense» - Да
Основные характеристики:
Программируемое реле (2) -3х
Не резервируемый выход - 50
Защита (3) - A - G
VE.Bus коммуникационный порт - Для параллельных и трехфазных конфигураций, удаленный мониторинг, интеграция системы
Дополн. порты ввода/вывода - 2х
Удаленное управление On / Off - Да
Общие характеристики - Диапазон рабочих температур: от -40 до +50 oС (вентилятором охлаждения) Влажность (без конденсации): не более 95%
Корпус:
Общие характеристики - Алюминий (синий Ral 5012) IP21
Подключение батарей - 2х2 М8 болт
230VAC соединение - Болт М6
Вес, кг - 30
Размеры (ВхШхД), мм - 444х328х240
Два входа переменного тока с встроенным переключателем
Устройство Quattro можно подключить к двум независимым источникам переменного тока, например к береговой линии питания и к генератору, или к двум генераторам. Устройство Quattro автоматически соединится с активным источником питания.
Два выхода переменного тока
Главный выход имеет бесперебойную функциональность. При отказе в сети питания, при отсоединении береговой линии или генератора устройство Quattro принимает на себя функцию питания подключенных потребителей. Это происходит настолько быстро (менее 20 миллисекунд), что компьютеры и другое электронное оборудование продолжают работать без перерывов. Второй выход активен только тогда, когда переменный ток присутствует на одном из входов устройства Quattro. К этому выходу можно подключить устройства, которые не должны разряжать батарею, например воздушный кондиционер или водонагреватель.
Уникальная функция поддержки мощности
Устройство Quattro предотвратит перегрузку источника переменного тока ограниченной мощности. На первом этапе уровень зарядки батареи будет автоматически снижен, чтобы не допустить перегрузки. На втором этапе устройство усилит выход генератора или береговой линии питания за счет мощности, отбираемой у батареи.
Виртуально безграничная мощность при параллельной работе
Для достижения более высокой мощности на выходе, можно подключать параллельно до 6 устройств Quattro. Возможна также работа в конфигурации расщепленной фазы или в трехфазной.
