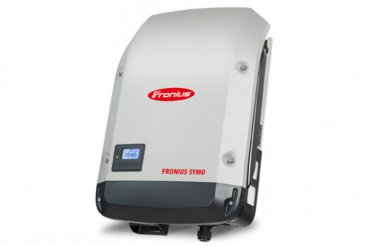

Інвертор мережевий Fronius Symo 3,7-3-М (3,7кВт, 3 фази, 2 трекери)
МАКСИМАЛЬНА ГНУЧКІСТЬ ДЛЯ ЗАСТОСУВАНЬ МАЙБУТНЬОГО.
Безтрансформаторний Fronius Symo з категоріями потужності від 3,0 до 8,2 кВт є трифазним інвертором для системи будь-якого розміру. Завдяки дизайну SuperFlex Fronius Symo є ідеальним рішенням для дахів неправильної форми чи різної орієнтації. Підключення до Інтернету через WLAN або Ethernet у стандартній комплектації, а також проста інтеграція компонентів сторонніх виробників роблять Fronius Symo одним із найкомунікативніших інверторів на ринку. Крім того, інтерфейс лічильника забезпечує динамічне керування подачею електроенергії та чітку візуалізацію споживання.
ТЕХНІЧНІ ДАНІ
ВХІДНІ ДАНІ
Кількість трекерів MPP: 2
Макс. вхідний струм (Idc макс): 16/16 А
Макс. струм короткого замикання, масив модулів*: 31/31 А
Діапазон вхідної напруги постійного струму (Udc хв. - Udc макс.): 150-1000 Ст.
Запускова напруга живлення (Udc start): 200 В
Номінальна вхідна напруга (Udc,r): 595 В
Діапазон напруги MPP (Umpp min - Umpp max): 150 - 800 В
Корисний діапазон напруги MPP: 150-800 Ст.
Кількість підключень постійного струму: 2+2
Макс. Потужність фотоелектричного генератора (Pdc max): 7,4 кВт пік.
ВИХІДНІ ДАНІ
Номінальна потужність змінного струму (Pac, r): 3700 Вт
Макс. вихідна потужність (Pac max): 3700 ВА
Вихідний струм змінного струму (Iac ном): 5,3 А
Підключення до мережі (Uac,r): 3~ NPE 400/230, 3~ NPE 380/220 В
Діапазон напруги змінного струму (Umin – Umax): 150–280 В
Частота (фр): 50/60 Гц
Діапазон частот (fmin - fmax): 45-65 Гц
Загальні гармонічні спотворення: <3% @Pnom (230/400 В змінного струму, 50 Гц)
Коефіцієнт потужності (cos φac,r): 0,85 - 1 інд,/камп,
ЗАГАЛЬНІ ДАНІ
Ширина: 432,5 мм
Висота: 642,5 мм
Глибина: 205,5 мм
Вага: 19,75 кг
Вага вкл. упаковка: 23,05 кг
Ступінь захисту: IP 65
Клас захисту: 1
Категорія перенапруги (постійний/змінний струм): 2/3
Споживання у нічний час: < 1 Вт
Конструкція інвертора: Безтрансформаторна
Охолодження: Регульоване повітряне охолодження.
Установка: У приміщенні та на відкритому повітрі.
Діапазон температур довкілля: -25°C - +60°C
Допустима вологість: 0–100 %
Макс. висота: 2000 м/3400 м
Технологія підключення постійного струму: 4x DC+ та 4x DC-гвинтові клеми 2,5–16 мм² (16 мм² без наконечників)
Технологія підключення змінного струму: 5-контактні гвинтові клеми змінного струму 2,5–16 мм² (16 мм² без наконечників)
Сертифікати та відповідність стандартам: ÖVE/ÖNORM E 8001-4-712, DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1/-2, IEC 62116, IEC 61727, AS 3
ЯК 4777-2, ЯК 4777-3, CER 06-190, G83/2, UNE 206007-1, SI 4777, CEI 0-21, NRS 097
Рівень шуму: 52,6 дБ(А)
Клас перешкод: B
ЕФЕКТИВНІСТЬ
Макс. ефективність (фотоелектрична мережа) 98%
Європейська ефективність (ηEU) 96,9 %
Ефективність адаптації МПП > 99,9%
ЗАХИСНІ ПРИСТРОЇ
Вимірювання ізоляції постійного струму: Так
Поведінка під час навантаження: зсув робочої точки, обмеження потужності.
Роз'єднувач постійного струму: Так
Захист від зворотної полярності постійного струму: Так
ІНТЕРФЕЙСИ
WLAN/Ethernet LAN: Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 входів та 4 цифрових входу/виходу: інтерфейс для приймача пульсаційного керування.
USB (роз'єм типу A): реєстрація даних, оновлення інвертора через USB-накопичувач.
2x RS422 (роз'єм RJ45): Fronius Solar Net
Сигнальний вихід: Управління енергоспоживанням (вихід реле з нульовим потенціалом)
Реєстратор даних та веб-сервер: інтегровані
Зовнішній вхід: підключення лічильника S0 / оцінка захисту від перенапруги
RS485: Modbus RTU SunSpec або підключення лічильника
