Контролер заряду Victron Energy EasySolar MPPT 12/1600/70-16
Багатофункціональний перетворювач сонячної енергії

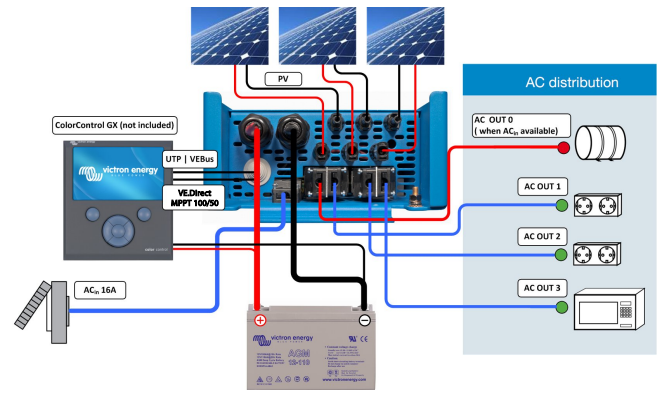

Пристрій EasySolar поєднує в одному корпусі контролер напруги сонячного заряду MPPT, інвертор/зарядний пристрій та систему розподілу змінного струму. Виріб відрізняється простотою монтажу та вимагає мінімум дротових підключень.
ІНВЕРТОР/ЗАРЯДНИЙ ПРИСТРІЙ
Перемикач подачі: 16 A
ІНВЕРТОР
Діапазон вхідної напруги: 9,5 – 17 В
Вихід АС 0 при інтенсивній експлуатації: 16 A
Вихід АС1, 2, 3 Вихідна напруга: 230 В AC ± 2%
Частота: 50Гц ± 0,1% (1)
Довговрем. вихідна потужність при 25°C (3): 1600 ВА / 1300 Вт
Довговрем. вихідна потужність за 40°C: 1200 Вт
Пікова потужність: 3000 Вт
Максимальна ефективність: 92%
Потужність без навантаження: 8 Вт
Потужність без навантаження в режимі пошуку: 2 Вт
ЗАРЯДНИЙ ПРИСТРІЙ
Діапазон вхідної напруги: 187-265 В AC
Вхідна частота: 45 – 65 Гц Коефіцієнт потужності: 1
Напруга 'абсорбційного' заряду: 14,4 В 28,8 В
Напруга 'плаваючого' заряду: 13,8 В 27,6 В
Режим збереження: 13,2 В 26,4 В
Струм заряду домашньої батареї (4): 70 A 40 A
Струм заряду стартерної батареї (А): 4
Датчик температури батареї: Так
Програмоване реле (5): Так
Захист (2) a – g
КОНТРОЛЕР СОНЯЧНОГО ЗАРЯДНОГО ПРИСТРІЙ
Модель MPPT: 100/50
Максимальний струм на виході: 50 A
Максимальна потужність PV, 6a,b): 700 Вт
Максимальна напруга відкритого PV ланцюга: 100 В
Максимальна ефективність: 98%
Автономне споживання: 10 мА
Напруга абсорбційного заряду, значення за замовчуванням: 14,4 В
Напруга заряду плаваючого, значення за замовчуванням: 13,8 В
Алгоритм заряду: Багатостадійний адаптивний
Температурна компенсація: -16 мВ/°C
Захист: a – g
ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ
Діапазон робочої температури: -20...+50°C (охолодження вентилятором)
Вологість (без конденсації): макс. 95%
Корпус
Матеріал та колір: алюміній (синій, RAL 5012)
Категорія захисту: IP 21
Підключення батареї: Кабелі батареї довжиною 1,5 м
PV підключення: Три набори PV конекторів MC4 (PV-ST01).
230 В AC-підключення: G-ST18i конектор
Вага: 15 кг
Розміри (В х Ш х Г): 745 год 214 х 110 мм
СТАНДАРТИ
Безпека EN 60335-1, EN 60335-2-29
Викиди / Імунітет EN 55014-1, EN 55014-2, EN 61000-3-3
Автомобільна Директива 2004/104/EC
1) Може бути налаштована на 60 Гц та 240 В
2) Захист
a. Замикання на виході
b. Перевантаження
с. Напруга батареї занадто висока
d. Напруга батареї занадто низька
e. Температура надто висока
f. 230 В АС на виході інвертора
g. Пульсація напруги надто висока
3) Нелінійне навантаження, коефіцієнт навантаження 3:1
4) При 25°C
5) Програмоване реле можна встановити на загальну тривогу,
низька напруга DC або функцію увімкнення генератора
6а) При підключенні PV електроживлення з більшою потужністю
контролер обмежить вхідну потужність до 700 Вт або 1400 Вт,
відповідно.
6b) Напруга PV повинна перевищити значення Vbat + 5 В, щоб
контролер почав працювати.
Потім мінімальна напруга PV становить Vbat + 1 ст.
