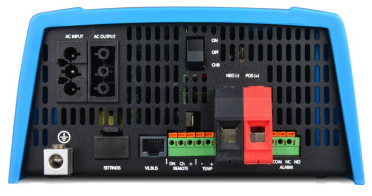

Інвертор гібридний Victron Energy MultiPlus 48/800/9-16 (0,8 кВА/0,7 кВт, 1 фаза, без MPPT)

Victron MultiPlus - це багатофункціональні пристрої, що поєднують інвертор, зарядний пристрій і автоматичний перемикач живлення.
Випускаються моделі потужністю від 800 ВА до 5000 ВА, які можна комбінувати: до 6 пристроїв може бути підключено паралельно, можливе з'єднання трьох пристроїв для роботи в трифазному режимі.

Переваги інверторів напруги MULTI PLUS
Форма вихідної напруги – чиста синусоїда;
Функція Power Control дозволяє обмежити споживану потужність;
Функція Power Assist дозволяє збільшити потужність за рахунок підключення АКБ;
Функція "Frequency shift" - частотний зсув для використання надлишку електроенергії;
Паралельна конфігурація до 6 пристроїв для збільшення потужності;
Трифазна конфігурація для трифазних мереж 380/400/415 Вольт;
Час перемикання між мережею та батареєю не більше 20 мс;
Режим UPS дозволяє знизити час перемикання до 4-6 мс;
Функція енергозбереження реалізована у двох режими роботи;
Реле із програматором можна налаштувати для автоматичного запуску генератора;
Синхронізація інвертора доступна для керування та налаштування складних схем роботи;
Вбудований зарядний пристрій має чотири режими заряду, сенсорний вхід та датчик температури підбере оптимальний режим для підключених акумуляторних батарей.

Основні характеристики
Контроль потужності/підсилювач потужності: Так
Трифазна та паралельна робота: Так
Перемикач резерву: 16 А

ІНВЕРТОР
Діапазон вхідної напруги: 9,5–17 В 19–33 В 38–66 В
Вихід:
Вихідна напруга: 230 В змінного струму ± 2 % Частота: 50 Гц ± 0,1 % (1)
Продовження вихідна потужність при 25°C(3): 800 ВА
Продовження вихідна потужність за 25°C: 700 Вт
Продовження вихідна потужність за 40°C: 650 Вт
Продовження вихідна потужність за 65°C: 400 Вт
Пікова потужність: 1600 Вт
Максимальна ефективність: 93/94/95%
Потужність при нульовому навантаженні: 7/7/8 Вт
Потужність при нульовому навантаженні в режимі пошуку: 2/2/3 Вт

ЗАРЯДНЕ ПРИСТРІЙ
Вхід змінного струму:
Діапазон вхідної напруги: 187–265 В змінного струму. Вхідна частота: 45-65 Гц.
Напруга заряду "поглинання": 14,4/28,8/57,6 В
Напруга заряду «плаваюча»: 13,8/27,6/55,2 В
Режим зберігання: 13,2/26,4/52,8 В
Струм заряду домашнього акумулятора: 35/16/9 А
Струм заряду стартерної батареї: 1 А (тільки моделі на 12 В та 24 В)
Датчик температури акумулятора: Так

ЗАГАЛЬНИЙ
Програмоване реле: Так
Захист: а – г
Комунікаційний порт VE.Bus: для паралельної та трифазної роботи, віддаленого моніторингу та системної інтеграції.
(Розгалужувач RJ45 ASS030065510 необхідний для моделей 500/800/1200 ВА)
Дистанційне вмикання-вимкнення: увімк./вимк.

Загальні характеристики:
Робоча температура. діапазон: від -40 до +65°C (охолодження вентилятором) Вологість (без конденсації): макс. 95%

Корпус
Загальні характеристики:
Матеріал та колір: Сталь/АБС-пластик (синій RAL 5012). Ступінь захисту: IP 21
Підключення акумулятора: 25 / 16 / 10 мм²
Вага: 6,4 кг
Розміри (В х Ш х Г): 360 х 240 х 100 мм.

СТАНДАРТИ
Безпека: EN-IEC 60335-1, EN-IEC 60335-2-29, EN 62109-1.
Стійкість до випромінювання: EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6 - 3
Автомобільна директива: ECE R10-5

Захист:
а. Вихідне коротке замикання
б. Перевантаження
в. Напруга акумулятора занадто висока
д. Напруга акумулятора занадто низька
е. Занадто висока температура
ж. 230 У змінного струму на виході інвертора
г. Пульсації вхідної напруги надто високі

Обмежувач діє при підключенні до джерела змінного струму (AC), контролює зарядний струм акумуляторних батарей. Потужний зарядний пристрій, що входить до складу інвертора MultiPlus, передбачає підвищене навантаження в електричній мережі, в якій працює перетворювач, але завдяки функції PowerControl відбувається зниження навантаження шляхом лімітування зарядного струму, що може бути актуальним при роботі від генератора, портової берегової мережі і т.д. . Інтелектуальне управління дозволяє врахувати споживачів та використовувати «надлишковий» струм з метою заряду акумуляторних батарей.

Підвищення потужності – функція PowerAssist

Якщо потужності змінного джерела живлення недостатньо для роботи певного споживача або групи споживачів на момент пікових навантажень, інвертор MultiPlus автоматично підключає батарейний блок, що веде до нарощування потужності та безперебійної роботи. Така можливість часто виникає під час пікових навантажень на старті роботи «важких» споживачів. Функція PowerAssist доступна у всіх моделях інверторів, але потребує певних налаштувань.
У момент зниження навантаження, надлишковий струм від змінного джерела живлення надходить на зарядний пристрій, який заряджає акумулятори.
Зарядний пристрій

Інвертор MultiPlus містить потужний пристрій заряду акумуляторних батарей, який працює в 4-х режимах. Це дозволяє максимально раціонально використовувати батареї, що значно продовжує термін служби. Також на борту MultiPlus присутній виділений сенсорний вхід для вимірювання напруги на клемах батарей (тільки для пристроїв потужністю від 3000 до 5000 ВА) і вхід для датчика температури, що поставляється в комплекті.
