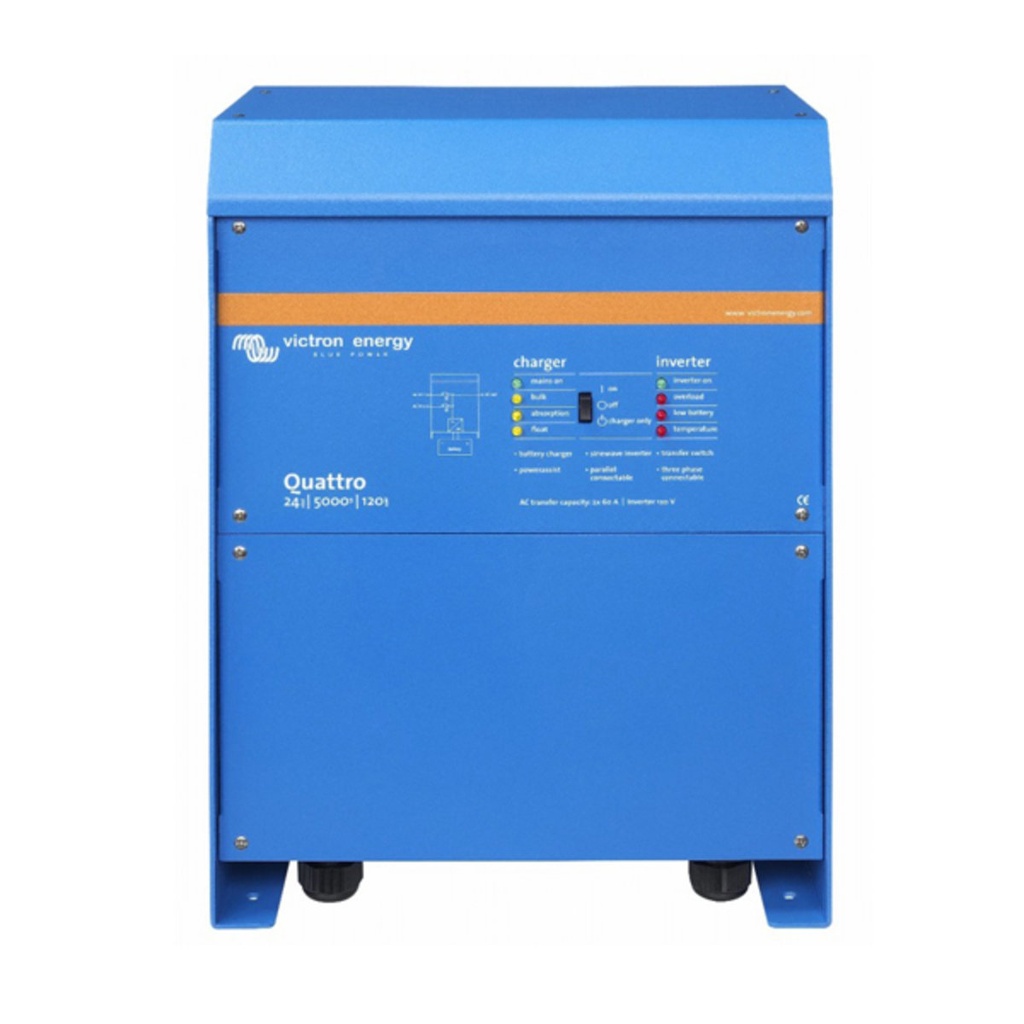

Інвертор гібридний Victron Energy Quattro 24/5000/120-100/100 (5 кВА/4 кВт, 1 фаза, без MPPT)

Інвертор Victron Quattro - це компактний пристрій, який володіє широким набором функцій, кількома входами та виходами, а також програмованим реле. Інвертори QUATTRO працюють в однофазних та трифазних мережах змінного струму. Зарядний пристрій з багаторівневим автоматичним регулюванням підзаряду АКБ.

Переваги інверторів напруги QUATTRO

Форма вихідної напруги – чиста синусоїда;
Забезпечений функцією "Power Control";
Забезпечений функцією "Power Assist";
Забезпечений функцією "Frequency shift";
Збільшення потужності системи при паралельному підключенні 5-ти інверторів;
АВР: перемикання на роботу від батареї протягом 20 мс;
Функція UPS дозволяє зменшити час переходу на живлення від батареї до 4-6 мс;
Програмоване реле та допоміжний вихід;
Два входи для джерел змінного струму;
Два режими енергозбереження за відсутності навантаження;
Додаткові порти вводу/виводу;
Зарядний пристрій має чотири ступені для різних типів. АКБ;
Зручне налаштування шляхом підключення до ПК;
Широкий асортимент допоміжного встаткування.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Паралельна та 3-фази конфігурація - Так
PowerControl / PowerAssist - Так/Так
Вхідна напруга АС (2х) – 187-265 В AC, 45 – 65 Гц (2 входи)
Діапазон напруги DC (12/24/48), В - 19 - 33
Вихід АС – 230 В AC ± 2% 50Гц ± 0,1%
Потужність АС при 25°C (ВА) – (1) - 5000
Потужність АС при 25/40°C (Вт) - 4500/4000
Пікова потужність (Вт) – 10000
Макс. Ефективність 12/24/48В (%) - 94/94/95
Потужність ХХ - 12/24/48В, (Вт) - 25/25/25
Потужність ХХ - режим пошуку навантаження 12/24/48В (Вт) - 5/5/6
Потужність ХХ - режим "AES" навантаження 12/24/48В (Вт) - 20/20

Характеристики зарядного пристрою:
Вхідна напруга АС - 187-265 В AC, 45 - 65 Гц, Коефіцієнт потужності: 1
Фаза “absorption”, DC - 14,4/28,8/57,6
Фаза "float" - 13,8/27,6/55,2
Фаза підтримки – 13,2/26,4/52,8
Максимальний струм заряду, А - 200/120/70
Струм заряду для стартерної батареї, А - 4, тільки для 12 та 24В моделей
Температурний датчик - у стандартній комплектації
Вхід «Voltage sense» - Так

Основні характеристики:
Програмоване реле (2) -3х
Чи не резервований вихід - 50
Захист (3) - A - G
VE.Bus комунікаційний порт - Для паралельних та трифазних конфігурацій, віддалений моніторинг, інтеграція системи
Додаткове. порти введення/виводу - 2х
Дистанційне керування On / Off - Так
Загальні характеристики - Діапазон робочих температур: від -40 до +50 oС (вентилятор охолодження) Вологість (без конденсації): не більше 95%

Корпус:
Загальні характеристики - Алюміній (синій Ral 5012) IP21
Підключення батарей - 2х2 М8 болт
230VAC з'єднання - Болт М6
Вага, кг – 30
Розміри (ВхШхД), мм – 444х328х240

Два входи змінного струму із вбудованим перемикачем
Пристрій Quattro можна підключити до двох незалежних джерел змінного струму, наприклад, до берегової лінії живлення і до генератора, або до двох генераторів. Quattro автоматично з'єднається з активним джерелом живлення.

Два виходи змінного струму
Головний вихід має безперебійну функціональність. При відмові мережі, при від'єднанні берегової лінії або генератора пристрій Quattro приймає на себе функцію живлення підключених споживачів. Це відбувається настільки швидко (менше 20 мілісекунд), що комп'ютери та інше електронне обладнання продовжують працювати без перерв. Другий вихід активний тільки тоді, коли змінний струм є на одному з входів пристрою Quattro. До цього виходу можна підключити пристрої, які не повинні розряджати батарею, наприклад, повітряний кондиціонер або водонагрівач.

Унікальна функція підтримки потужності
Пристрій Quattro запобігає перевантаженню джерела змінного струму обмеженої потужності. На першому етапі рівень заряджання батареї буде автоматично знижено, щоб не допустити перевантаження. На другому етапі пристрій посилить вихід генератора або берегової лінії живлення за рахунок потужності, що відбирається у батареї.

Віртуально безмежна потужність при паралельній роботі
Для досягнення більш високої потужності на виході можна підключати паралельно до 6 пристроїв Quattro. Можлива також робота в конфігурації розщепленої фази або трифазної.
