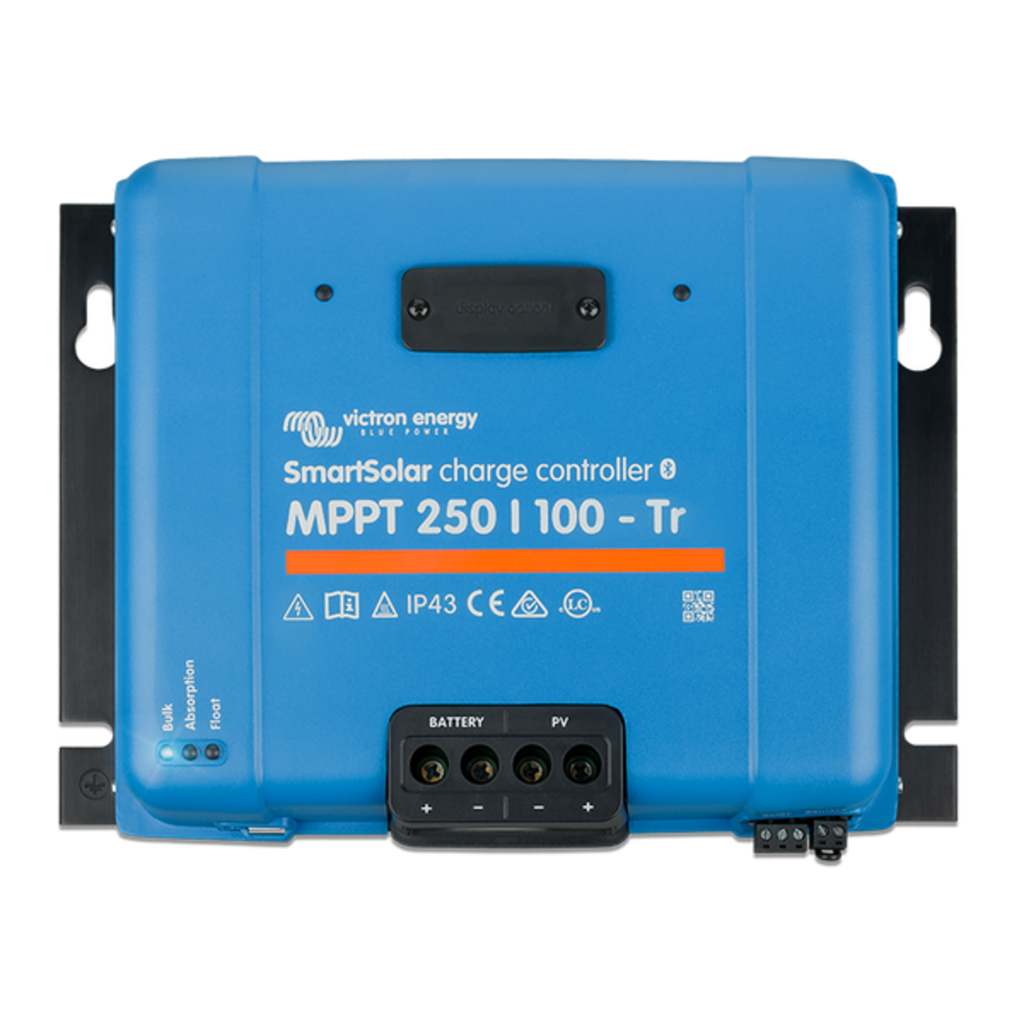

Контролер заряду Victron Energy SmartSolar MPPT 250/100-Tr
ОСНОВНІ ХАРАКТЕРИСТИКИ
Напруга батареї: 12/24/48 В автовибір (програмно можна вибрати 36 В)
Номінальний струм заряду: 100 A
Номінальна фотоелектрична потужність, 12 В 1a, b): 1450 Вт
Номінальна фотоелектрична потужність, 24 В 1a, b): 2900 Вт
Номінальна фотоелектрична потужність, 36 В 1a, b): 4350 Вт
Номінальна фотоелектрична потужність, 48 В 1a, b): 5800 Вт
Макс. фотоелектричний струм короткого замикання 2): 70 A
Максимальна напруга відкритого фотоелектричного ланцюга:
150 У відп. 250 В абсолютного максимуму в найхолодніших умовах
145 У відп. 245 У максимуму при запуску та при роботі
Максимальна ефективність: 99%
Автономне споживання: Нижче 35 мA @ 12 В / 20 мA @ 48 В
Напруга «абсорбційного» заряду: Налаштування за замовчуванням 14,4/28,8/43,2/57,6 В
(Регулюється: поворотним перемикачем, за допомогою дисплея, VE.Direct або Bluetooth)
Напруга «плаваючого» заряду: Налаштування по замовчуванням 13,8 / 27,6 / 41,4 / 55,2 В
(Регулюється: поворотним перемикачем, за допомогою дисплея, VE.Direct або Bluetooth)
Напруга заряду, що «вирівнює»: Налаштування за замовчуванням 16,2 В / 32,4 В / 48,6 В / 64,8 В (регулюється)
Алгоритм заряду: Багатостадійний адаптивний (вісім попередньо запрограмованих алгоритмів) або користувальницький
Температурна компенсація: -16 мВ / -32 мВ / -64 мВ / °C
Захист: Фотоелектрична зворотна полярність / Вихідне коротке замикання / Перегрів
Робоча температура: -30 до +60 °C (повна номінальна потужність до 40 °C)
Вологість: 95 %, без конденсації
Максимальна висота: 5000 м (повна номінальна потужність до 2000 м)
Навколишні умови: Усередині приміщень, без кондиціонера
Рівень забруднення: PD3
Порт передачі: VE.Direct і VE.Can
Зовнішній вимикач: Так (2-полюсний конектор)
Програмоване реле: DPST номінал змінного струму: 240 В змінного струму / 4 A номінал постійного струму: 4 A до 35 В постійного струму, 1 A до 60 В постійного струму струму
Паралельна робота: Так, паралельна синхронізована робота з VE.Can (макс. до 25 пристроїв)
ENCLOSURE (КОРПУС)
Колір: Синій (RAL 5012)
Фотоелектричні клеми: 35 мм² / AWG2
Клеми батареї: 35 мм² / AWG2
Категорія захисту: IP43 (електронні компоненти), IP22 (зона підключення)
Вага: 4,5 кг
Розміри (В х Ш х Г): 216 x 295 x 103 мм
STANDARDS (СТАНДАРТИ)
Безпека EN/IEC 62109-1, UL 1741, CSA C22.2
1а) При підключенні фотоелектричного електроживлення з більшою потужністю контролер обмежить вхідну потужність.
1b) Фотоелектрична напруга має перевищити значення Vbat + 5 В, щоб контролер почав працювати. Потім мінімальне
фотоелектрична напруга складе Vbat + 1 ст.
2) Фотоелектрична матриця з вищим струмом короткого замикання може пошкодити контролер.
