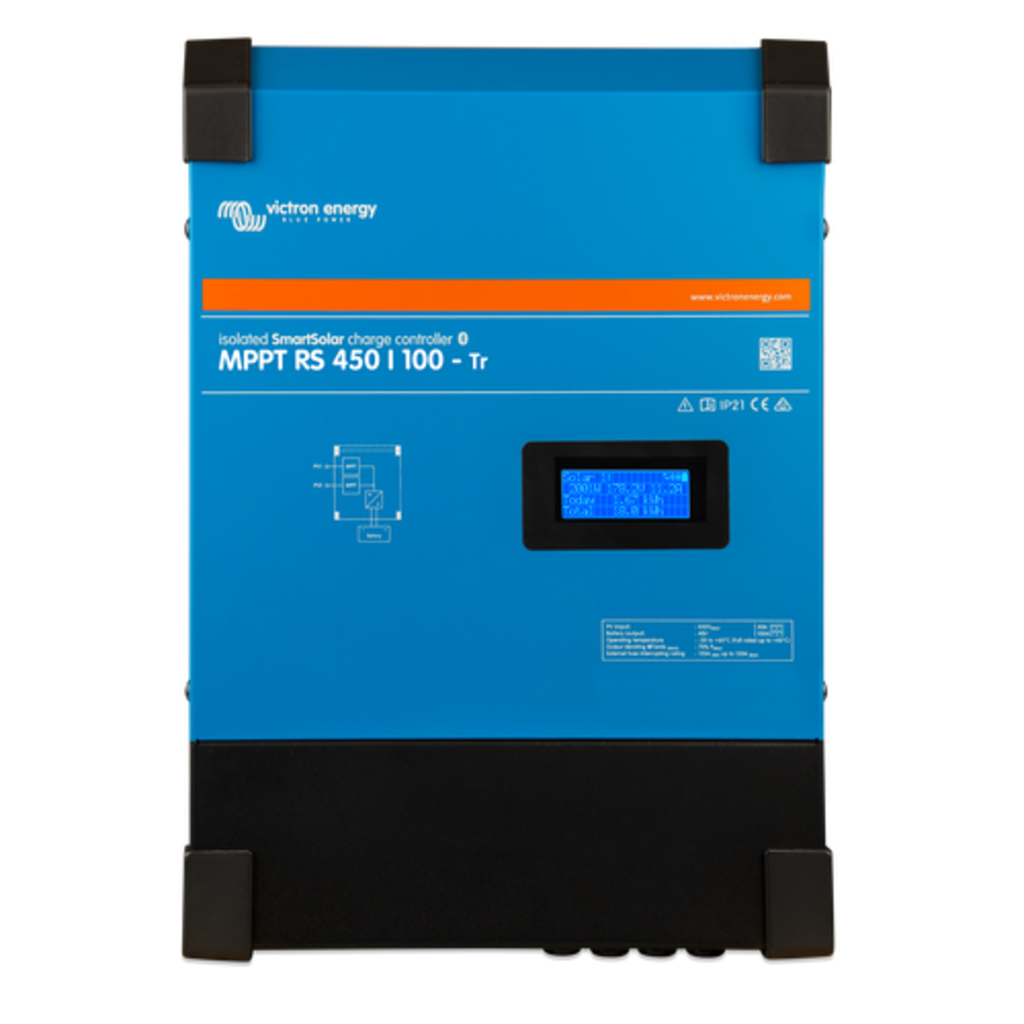

Контролер заряду Victron Energy SmartSolar MPPT RS 450/100-Tr

Контролери сонячного заряду SmartSolar MPPT RS – це рішення Victron для систем з великими послідовно підключеними фотоелектричними масивами, що заряджають батареї постійного струму з напругою 48 В. Цей продукт ідеально підходить для великих автономних та підключених до мережі акумуляторних систем.

MPPT: Ультра-швидке відстеження пікових потужностей
Контролер сонячного заряду SmartSolar RS підключається до фотоелектричного масиву від 80 до 450 вольт напруги холостого ходу і ефективно заряджає вашу 48-вольтну акумуляторну батарею до 100 А або до 200 А. свинцево-кислотна, літієва та інші.

Налаштування та моніторинг за допомогою VictronConnect
Контролером заряду SmartSolar RS можна дистанційно керувати та налаштовувати через Bluetooth за допомогою програми VictronConnect. Ця програма дозволяє налаштовувати пристрої, керувати ними та моментально отримувати таку інформацію, як напруга та струм батареї, напруга та струм фотоелектричного джерела, ретроспективні дані та динаміку змін.

Послідовне підключення додаткових блоків
Контролер заряду SmartSolar RS оснащений входами передачі VE.Can, що дозволяє здійснювати зв'язок із додатковими пристроями SmartSolar RS & VE.Can MPPT. Додаткові блоки просто прикуті один до одного за допомогою кабелю RJ45.
При підключенні один до одного всі окремі контролери заряду синхронізують свої етапи заряджання. Вони також можуть надсилати свої дані по тому кабелю для моніторингу на пристрій GX (наприклад, Cerbo GX).

Віддалений моніторинг та контроль
Якщо пристрій GX підключено до Інтернету, портал дистанційного керування Victron (VRM) забезпечить доступ до повної потужності контролерів заряду SmartSolar RS.
Якщо установка підключена одночасно до пристрою GX, і до Інтернету, портал дистанційного керування Victron (VRM) забезпечить доступ до повної потужності вашого MPPT в будь-який час та в будь-якому місці безкоштовно.
Для віддалених установок навіть якщо поблизу немає інтернет-з'єднання, ви все одно зможете керувати MPPT, підключивши GlobalLink 520.

Дисплей SmartSolar
Контролер заряду SmartSolar RS має дисплей на передній панелі. Дисплей зчитує вольти батареї, зарядний струм та напругу з обох масивів окремо, включаючи миттєві та сумарні показники, а також стан блоку, включаючи будь-які можливі коди помилок.

З'єднання введення/виводу
Контролер заряду SmartSolar RS оснащений програмованим реле та опціями дистанційного вимірювання температури та напруги. Віддалений вхід може приймати Victron smallBMS та інші типи BMS з роздільними сигналами заряджання.

ОСНОВНІ ХАРАКТЕРИСТИКИ
CHARGER (ЗАРЯДНИЙ ПРИСТРІЙ)
Напруга батареї: 48 B
Номінальний струм заряду: 100 A
Максимальна потужність заряду: 5,8 кВт за 57,6 В
Напруга «абсорбційного» заряду Налаштування за замовчуванням: 57,6 В (настроювання)
Напруга «плаваючого» заряду: Налаштування по замовчуванням 55,2 В (настроювання)
Програмований діапазон напруги: Мінімум: 36 В Максимум: 60 В (7)
Алгоритм заряду: Багатоступінчастий адаптивний (настроюється)
Датчик температури батареї: Увімкнено
Максимальна ефективність: 96%
Автономне споживання: 15 mA

SOLAR (СОНЯЧНЕ)
Максимальна фотоелектрична напруга постійного струму: 450 В
Пускова напруга: 120 В
Діапазон робочої напруги MPPT: 80 – 450 В(1)
Кількість трекерів: 2
Макс. робочий вхідний фотоелектричний струм: 18 A на трекер
Максимальний фотоелектричний струм короткого замикання: 20 A на трекер
Максимальна вихідна потужність заряджання постійного струму: 4000 Вт на одиницю, 5760 Вт всього
Максимальний розмір фотоелектричної матриці на трекер: 7200 Ватт-пік (450 x 20 A)
Рівень відмови фотоелектричної ізоляції: 100 kΩ

GENERAL (ЗАГАЛЬНЕ)
Синхронізована паралельна робота: Так, до 25 блоків з VE.Can
Програмоване реле: Так
Захист: Фотоелектрична зворотна полярність, Вихідне коротке замикання, Перегрів
Передача даних: Порт VE.Direct, порт VE.Can & Bluetooth (6)
Частота Bluetooth: 2402 – 2480 мГц
Потужність Bluetooth: 4 дБм
Аналоговий/цифровий порт загального призначення: Так, 2x
Зовнішній вимикач: Так
Діапазон робочої температури: від -40 до +60 °C (охолодження за допомогою вентилятора)
Вологість (без конденсації): макс. 95%

ENCLOSURE (КОРПУС)
Матеріал та колір: сталь, синій, RAL 5012
Категорія захисту: IP21
Підключення батареї: Болти M8
Силові клеми фотоелектричного входу (Версія-Tr): 2 16 мм2
Силові клеми фотоелектричного входу (Версія MC4): 1 пара чоловічих та жіночих роз'ємів MC4 на трекер
Клеми живлення фотоелектричного входу: 2,5…16 мм2
Вага: 7,9 кг
Розміри (В х Ш х Г) мм: 440 x 313 x 126

STANDARDS (СТАНДАРТИ)
Безпека EN-IEC 62109-1, EN-IEC 62109-2
Країна виробництва Спроектовано у Нідерландах
Вироблено в Індії
